890 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i altaną ogrodową z grilem. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 39.67 m²
Min. wymiary działki
długość x szerokość
13.50 x 14.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż22.480
2.Pom. gospodarcze7.690
3.Altana ogrodowa z grillem9.50
Suma39.670
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 39.67 m²
Powierzchnia zabudowy 47.45 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 47.45 m²
Kubatura 194.70 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.30 x 6.50 m
Wysokość budynku 5.34 m
Min. wymiary działki
długość x szerokość
13.50 x 14.30 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń3

Opis i technologia projektu

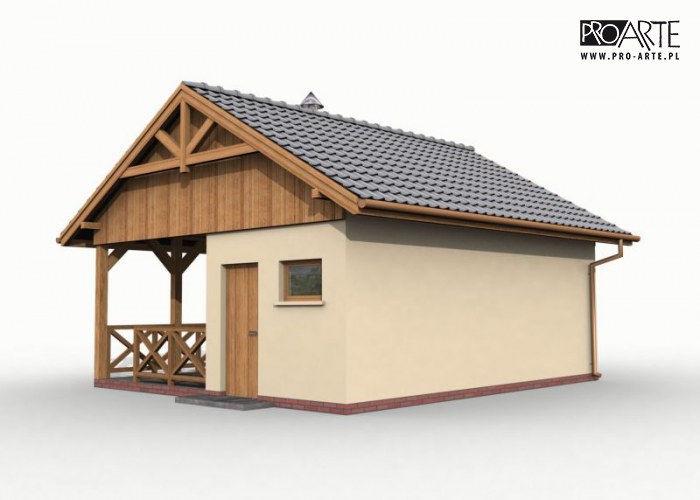

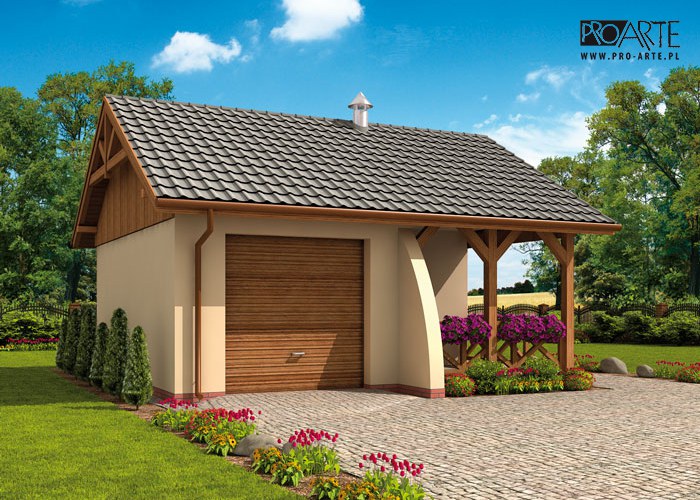

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i altaną ogrodową z grilem.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -39,67m2

- powierzchnia zabudowy -47,45m2
- powierzchnia całkowita  -47,45m2
- kubatura  - 194,70m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,34m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal290.72 kg
Drewno3.724 m³
Pow. ścian nośnych zew.76 m²
Pow. ścian działowych wew.10 m²
Dach72 m²
Technologia drewniana szkieletowa
Stal783.208 kg
Drewno9.305 m³
Dach70.25 m²

Kosztorys orientacyjny brutto

Stan zerowy12060 zł
Stan surowy26531 zł
Roboty wykończeniowe wewnętrzne16808 zł
Roboty wykończeniowe zewnętrzne7010 zł
Instalacje i przyłącza12964 zł
Suma75373 zł
