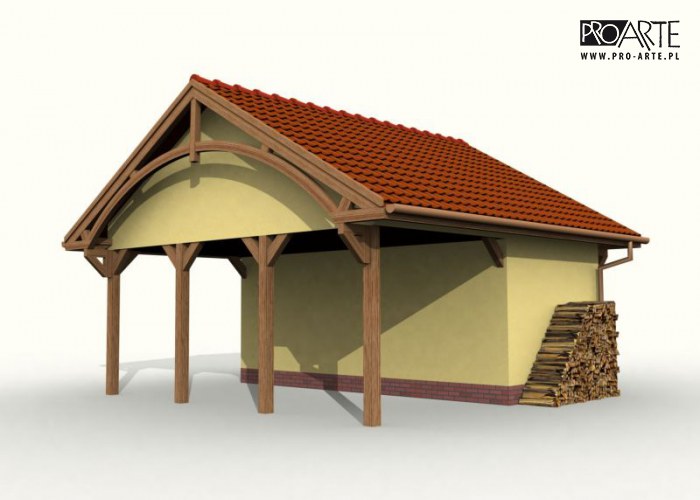

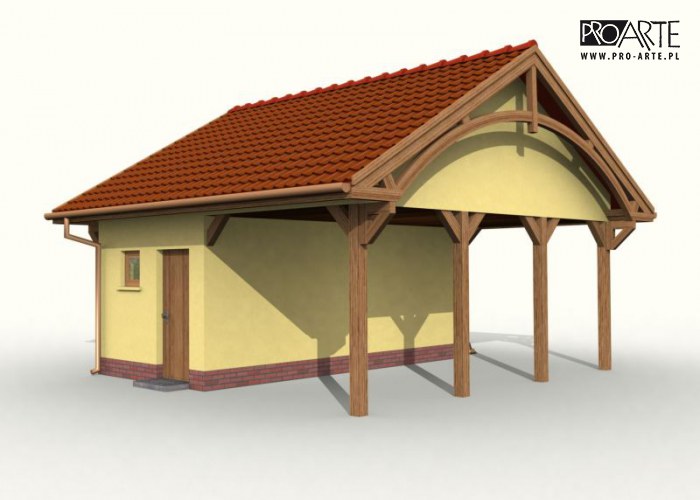

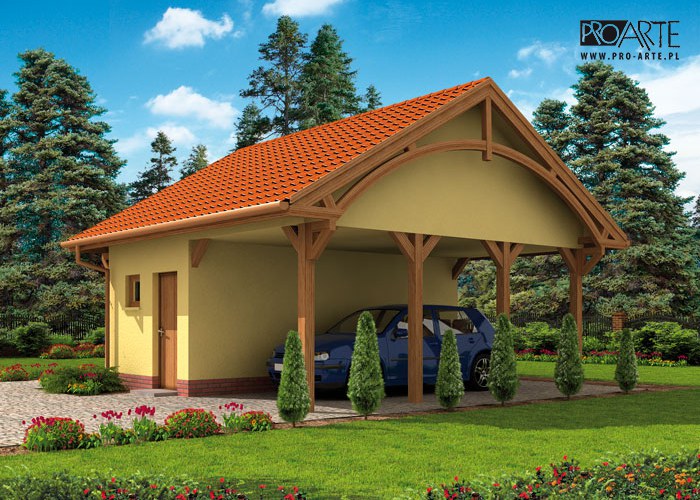

Projekt wiaty jednostanowiskowej z budynkiem gospodarczym.

Czytaj więcej

Powierzchnia użytkowa 35.70 m²
Min. wymiary działki
długość x szerokość
14.26 x 14.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

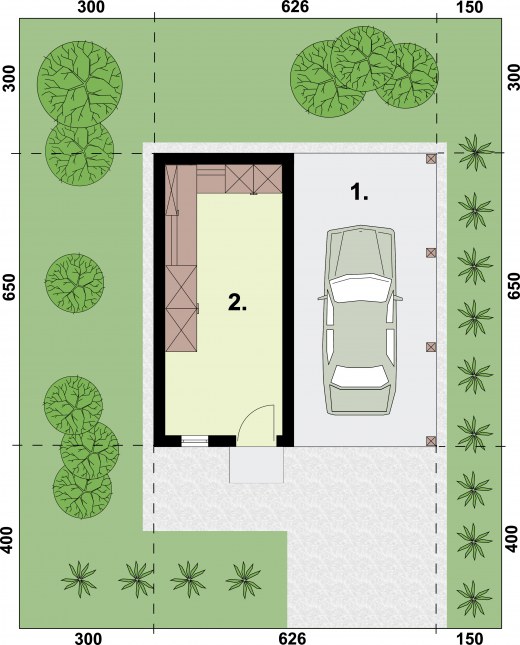

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiata20.3520.35
2.Pom. gospodarcze15.3515.35
Suma35.735.7
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 35.70 m²
Powierzchnia zabudowy
+ Wiata
20.15 m²
20.54 m²
Powierzchnia kondygnacji netto 35.70 m²
Powierzchnia całkowita 40.69 m²
Kubatura 160.40 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 6.26 m
Wysokość budynku 4.88 m
Min. wymiary działki
długość x szerokość
14.26 x 14.50 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Projekt wiaty jednostanowiskowej z budynkiem gospodarczym.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.  W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal320.3 kg
Drewno5.124 m³
Pow. ścian576 m²
Pow. ścian nośnych zew.53 m²
Dach64.55 m²

Kosztorys orientacyjny brutto

Stan zerowy10853 zł
Stan surowy23876 zł
Roboty wykończeniowe wewnętrzne15126 zł
Roboty wykończeniowe zewnętrzne6308 zł
Instalacje i przyłącza11667 zł
Suma67830 zł
