990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

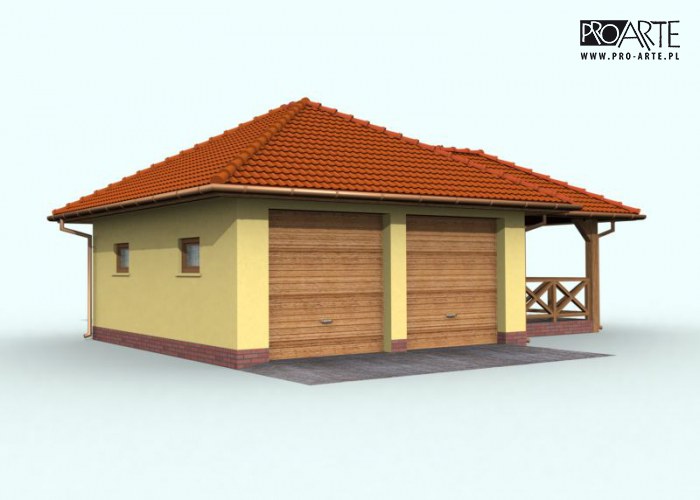

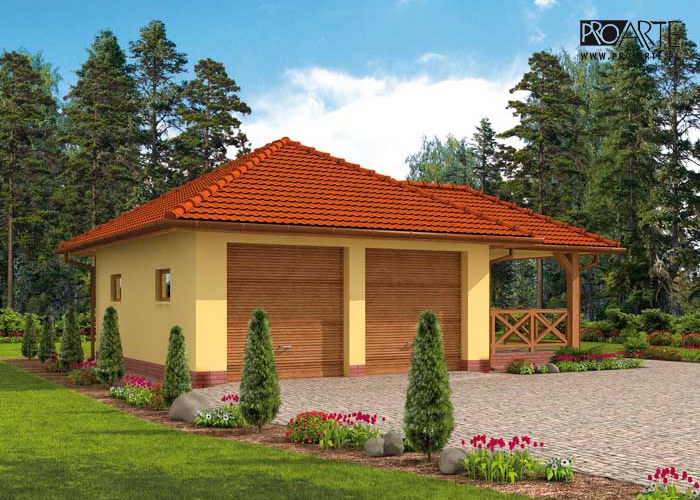

Garaż dwustanowiskowy, wolnostojący, parterowy z altaną ogrodową i grilem. Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa 47.10 m²
Min. wymiary działki
długość x szerokość
15.00 x 14.25 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż37.380
2.Altana ogrodowa z grillem9.720
Suma47.10
Zamów szczegółowe rysunki

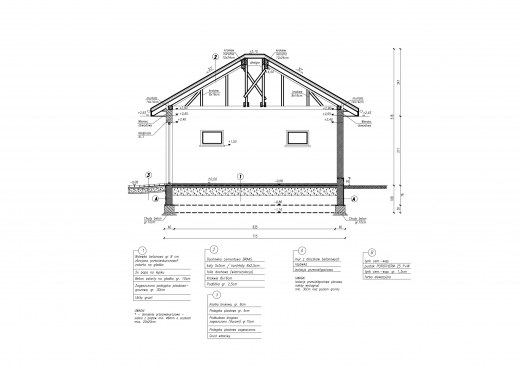

Przekroj A-A

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 47.10 m²
Powierzchnia zabudowy 55.26 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 55.26 m²
Kubatura 200.50 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.64 x 7.00 m
Wysokość budynku 5.18 m
Min. wymiary działki
długość x szerokość
15.00 x 14.25 m
Liczba stanowisk2 stanowiska
Funkcjaz altaną, z grillo-wędzarnikiem
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy, wolnostojący, parterowy z altaną ogrodową i grilem. Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - docieplenie warstwą styropianu gr. 5 cm.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal302 kg
Drewno5.007 m³
Pow. ścian530 m²
Pow. ścian nośnych zew.58 m²
Dach98 m²

Kosztorys orientacyjny brutto

Stan zerowy14318 zł
Stan surowy31500 zł
Roboty wykończeniowe wewnętrzne19956 zł
Roboty wykończeniowe zewnętrzne8323 zł
Instalacje i przyłącza15392 zł
Suma89490 zł
