Garaż dwustanowiskowy z pomieszczeniem rekreacyjnym. Brama garażowa o wymiarach 2,5x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa70.40 m²
Min. wymiary działki (długość x szerokość)14.50 x 19.60 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa70.40 m²
Powierzchnia zabudowy81.90 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita81.90 m²
Kubatura378.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.60 x 7.50 m
Wysokość budynku5.48 m
Min. wymiary działki
długość x szerokość
14.50 x 19.60 m
Liczba stanowisk2 stanowiska
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż dwustanowiskowy z pomieszczeniem rekreacyjnym.
Brama garażowa o wymiarach 2,5x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa -70,40m2
- powierzchnia zabudowy -81,90m2
- powierzchnia całkowita  -81,90m2
- kubatura  - 378,00m3
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,48m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 5,0x2,4m

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż41.620
2.Pom. rekreacyjne28.780
Suma70.40
Zamów szczegółowe rysunki
Przekroj A-A

Przekroj A-A

Zamów szczegółowe rysunki

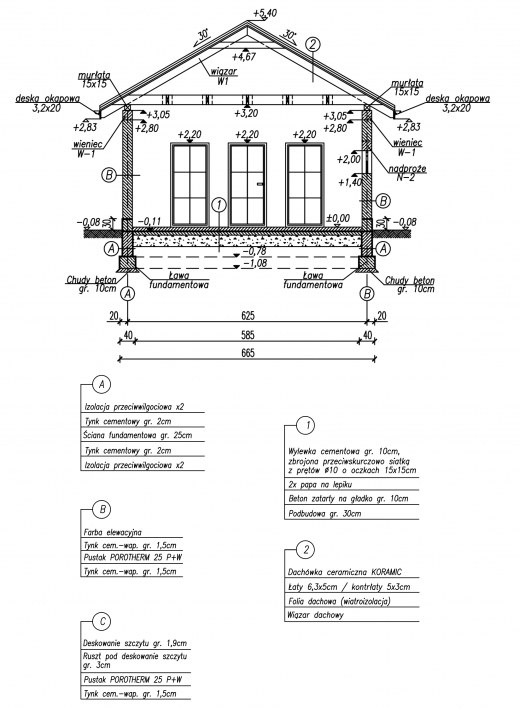

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal898.99 kg
Drewno9.78 m³
Pow. ścian122 m²
Pow. ścian nośnych zew.122 m²
Pow. ścian nośnych wew.19 m²
Dach122.7 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy21402 zł
Stan surowy47084 zł
Roboty wykończeniowe wewnętrzne29828 zł
Roboty wykończeniowe zewnętrzne12440 zł
Instalacje i przyłącza23007 zł
Suma133760 zł
