790 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

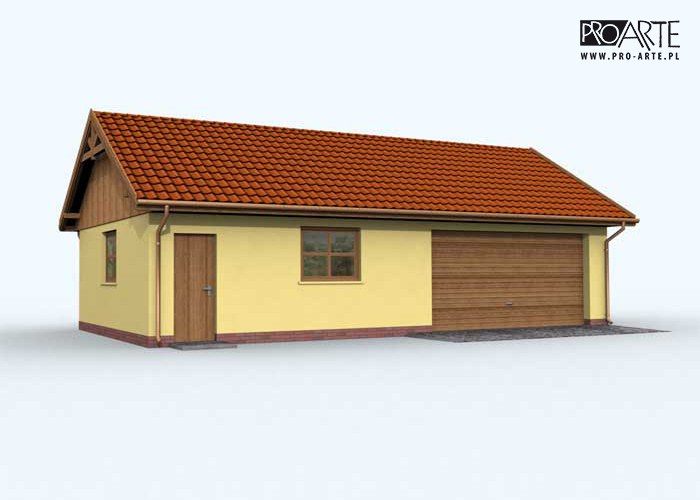

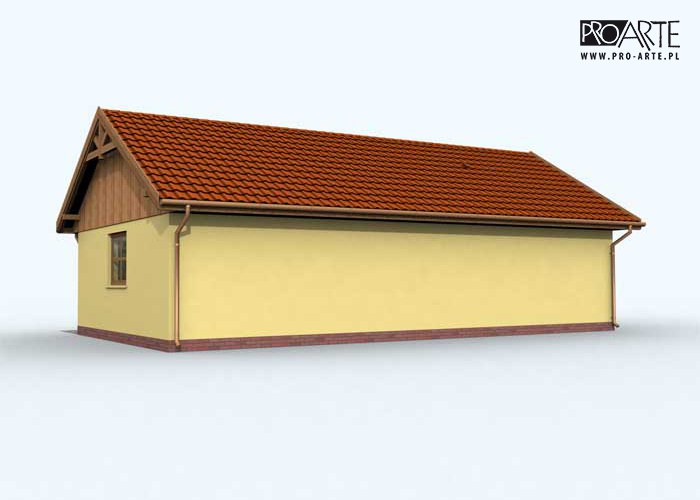

Projekt garażu dwustanowiskowego z pomieszczeniem gospodarczym.

Czytaj więcej

Powierzchnia użytkowa75.40 m²
Min. wymiary działki (długość x szerokość)15.00 x 20.35 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa75.40 m²
Powierzchnia zabudowy86.45 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura375.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
12.35 x 7.00 m
Wysokość budynku5.33 m
Min. wymiary działki
długość x szerokość
15.00 x 20.35 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Projekt garażu dwustanowiskowego z pomieszczeniem gospodarczym.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż37.70
2.Pom. gospodarcze37.70
Suma75.40
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal553.2 kg
Drewno8.435 m³
Pow. ścian1140 m²
Pow. ścian nośnych zew.96 m²
Pow. ścian nośnych wew.23 m²
Dach130 m²

Kosztorys orientacyjny brutto

Stan zerowy22922 zł
Stan surowy50428 zł
Roboty wykończeniowe wewnętrzne31947 zł
Roboty wykończeniowe zewnętrzne13323 zł
Instalacje i przyłącza24641 zł
Suma143260 zł
