1090 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Projekt garażu trzystanowiskowego. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są...

Czytaj więcej

Powierzchnia użytkowa 63.10 m²
Min. wymiary działki
długość x szerokość
18.34 x 15.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 63.10 m²
Powierzchnia zabudowy 72.38 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 72.38 m²
Kubatura 284.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 10.34 m
Wysokość budynku 5.38 m
Min. wymiary działki
długość x szerokość
18.34 x 15.00 m
Liczba stanowisk3 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

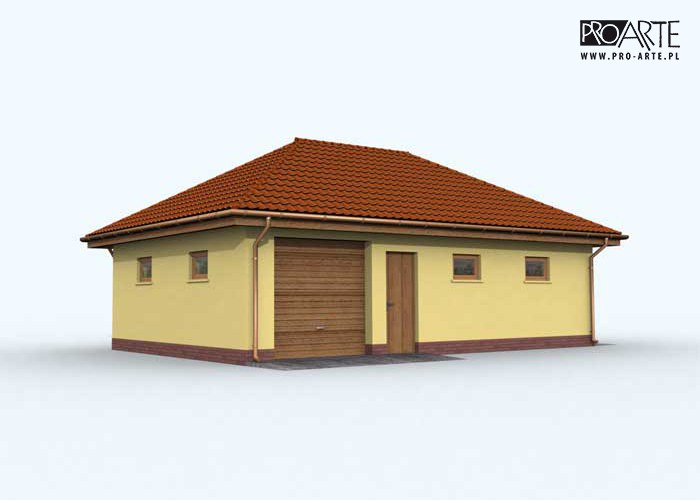

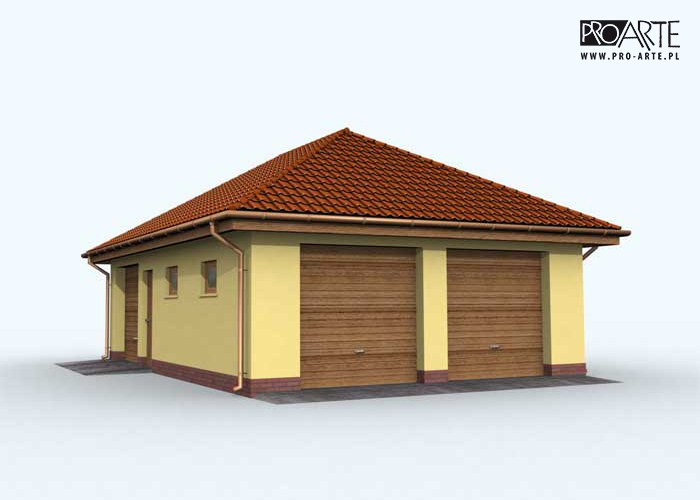

Projekt garażu trzystanowiskowego. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż38.30
2.Garaż24.80
Suma63.10
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal409.17 kg
Drewno8.175 m³
Pow. ścian805 m²
Pow. ścian nośnych zew.71 m²
Pow. ścian działowych wew.28 m²
Dach112 m²

Kosztorys orientacyjny brutto

Stan zerowy19182 zł
Stan surowy42201 zł
Roboty wykończeniowe wewnętrzne26735 zł
Roboty wykończeniowe zewnętrzne11150 zł
Instalacje i przyłącza20621 zł
Suma119890 zł
