Wiata garażowa wolnostojąca, parterowa z pomieszczeniem gospodarczym, werandą,składem na odpady i drewno kominkowe. Projekt budynku składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa53.11 m²
Min. wymiary działki (długość x szerokość)14.80 x 16.80 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa53.11 m²
Powierzchnia zabudowy60.86 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita60.86 m²
Kubatura147.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.95 x 6.80 m
Wysokość budynku4.95 m
Min. wymiary działki
długość x szerokość
14.80 x 16.80 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną, z wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Wiata garażowa wolnostojąca, parterowa z pomieszczeniem gospodarczym, werandą,składem na odpady i drewno kominkowe. Projekt budynku składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

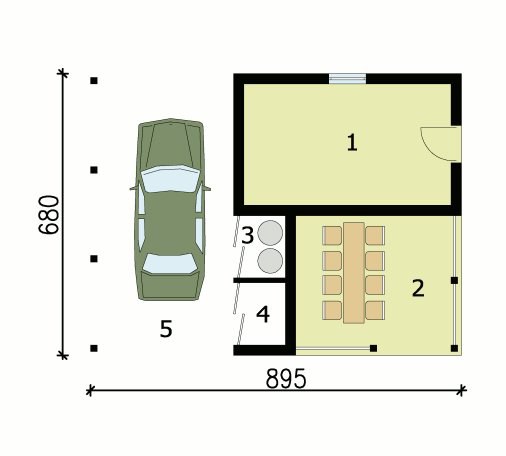

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze14.650
2.Weranda11.880
3.Skład na odpady1.880
4.Skład na drewno1.880
5.Wiata22.820
Suma53.110
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal240.42 kg
Drewno7.306 m³
Pow. ścian942 m²
Pow. ścian nośnych zew.66 m²
Pow. ścian działowych wew.5 m²
Dach96 m²

Kosztorys orientacyjny brutto

Stan zerowy16145 zł
Stan surowy35520 zł
Roboty wykończeniowe wewnętrzne22503 zł
Roboty wykończeniowe zewnętrzne9385 zł
Instalacje i przyłącza17356 zł
Suma100909 zł
