790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z werandą z wędzarnikiem i składem na drewno kominkowe. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa64.61 m²
Min. wymiary działki (długość x szerokość)18.92 x 14.20 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa64.61 m²
Powierzchnia zabudowy50.88 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita73.35 m²
Kubatura265.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 9.30 m
Wysokość budynku5.29 m
Min. wymiary działki
długość x szerokość
18.92 x 14.20 m
Liczba stanowisk2 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem

Opis i technologia projektu

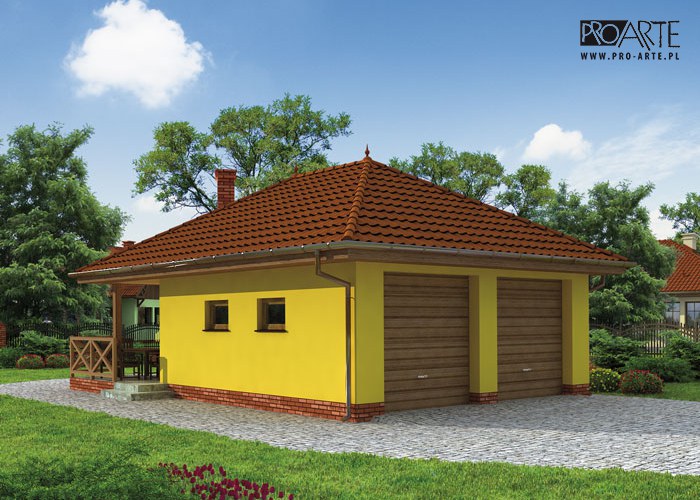

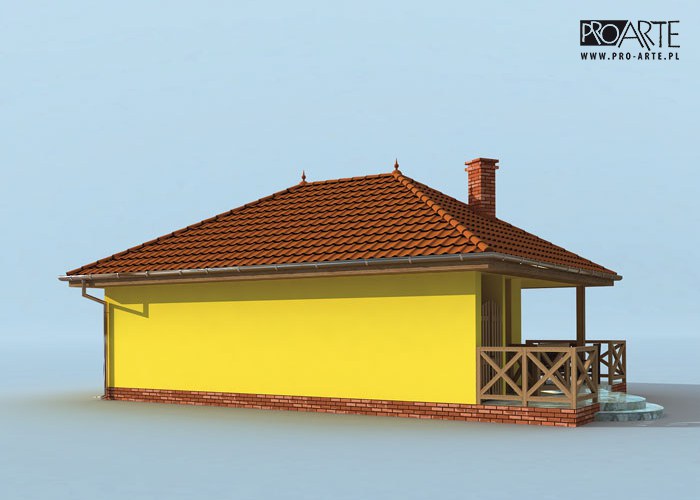

Garaż dwustanowiskowy z werandą z wędzarnikiem i składem na drewno kominkowe.

Dwie bramy garażowe o wymiarach 2,4x2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa (z werandą)  -64,61m2

- powierzchnia zabudowy (bez werandy) -50,88m2
- powierzchnia zabudowy werandy -22,47m2
- powierzchnia całkowita (bez werandy) -50,88m2
- kubatura części zamkniętej i zadaszonej -215,00m3
- kubatura części otwartej i zadaszonej -50,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,29m
- dach czterospadowy 30°
- szerokość i długość budynku (bez werandy) 6,50x9,30mxm
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

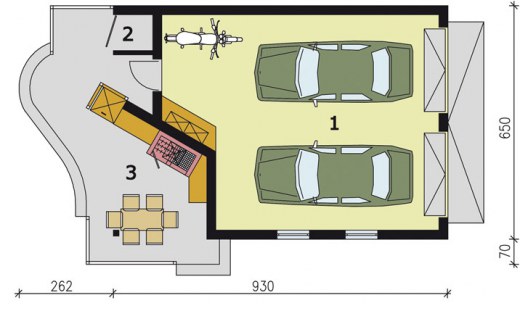

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż42.260
2.Skład drewna kominkowego10
Suma43.260
3.Weranda z wędzarnikiem21.350
Suma21.350
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal451.85 kg
Drewno5.443 m³
Pow. ścian nośnych zew.81 m²
Pow. ścian działowych wew.4 m²
Dach94 m²

Kosztorys orientacyjny brutto

Stan zerowy19641 zł
Stan surowy43211 zł
Roboty wykończeniowe wewnętrzne27375 zł
Roboty wykończeniowe zewnętrzne11417 zł
Instalacje i przyłącza21115 zł
Suma122759 zł
