699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Projekt garażu dwustanowiskowego. Dwie bramy garażowe o wymiarach 2400x2125 Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa 33.06 m²
Min. wymiary działki
długość x szerokość
12.86 x 11.80 m
Dostępne technologieblaszana
Warianty projektugaraż
Zobacz pełne dane projektu

Rzuty i przekroje

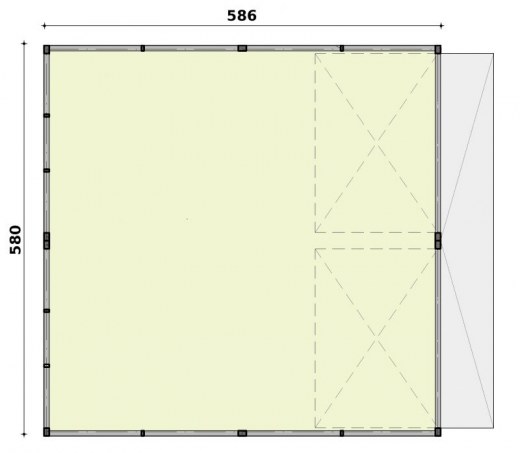

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż33.060
Suma33.060
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 33.06 m²
Powierzchnia zabudowy 34.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 34.00 m²
Kubatura 103.00 m³
Kąt nachylenia dachu27°
Wymiary budynku
długość x szerokość
5.80 x 5.86 m
Wysokość budynku 3.85 m
Min. wymiary działki
długość x szerokość
12.86 x 11.80 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Projekt garażu dwustanowiskowego
Dwie bramy garażowe o wymiarach 2400x2125

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa  -33.06m2
- powierzchnia zabudowy -34,00m2
- powierzchnia całkowita  -34,00m2
- kubatura  - 103,00m3
- wysokość budynku 3,85m
- dach dwuspadowy 27°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej
- wymiar bram garażowych 2400x2125

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy4761 zł
Stan surowy10473 zł
Roboty wykończeniowe wewnętrzne6635 zł
Roboty wykończeniowe zewnętrzne2767 zł
Instalacje i przyłącza5118 zł
Suma29754 zł
