G264A garaż jednostanowiskowy z pomieszczeniem gospodarczym i werandą

zobacz odbicie lustrzane

ZAPYTAJ DO SCHOWKA ZAMÓW

Dane techniczne

Powierzchnia użytkowa	44.7 m²
Powierzchnia kondygnacji netto	0 m²
Powierzchnia zabudowy	38.07 m²
Pow. tarasów/werandy/wiaty/schodów zew.	13.93 m²
Powierzchnia całkowita	52 m²
Kubatura	208 m³
Wysokość budynku	4.94 m
Kąt nachylenia dachu	30°
Min. wymiary działki (szerokość x długość)	16 x 13.5 m
Czy posiada poddasze	NIE
Ilość pomieszczeń	2
Ilość stanowisk garażowych	1

Cena projektu:

690 zł

ZAMÓW ZAPYTAJ

Dostępne technologie

MUROWANA

SZKIELETOWA

DRUKUJ

Wysyłka

Zamów w ciągu następnych:

a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia

nr.	nazwa	pow. użytkowa[m²]	pow. netto[m²]
1,	Garaż	21.12	0
2.	Pom. gospodasrcze	9.65	0
	suma:	30.77	0
3.	Weranda	13.93	0
	suma:	44.7	0

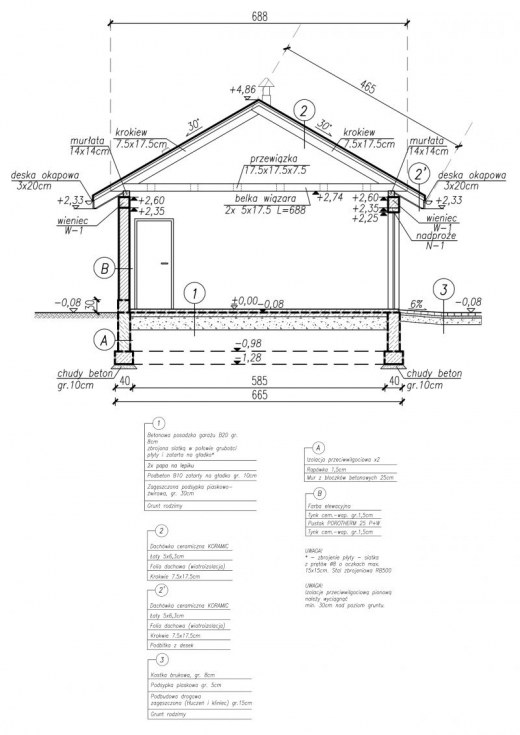

Przekrój A-A

Opis projektu

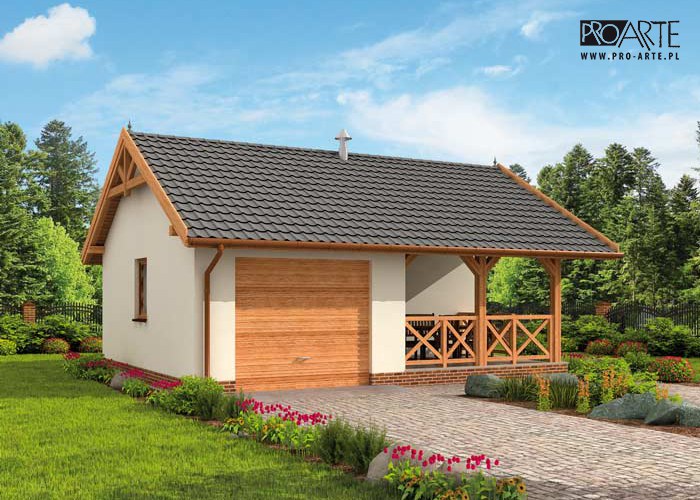

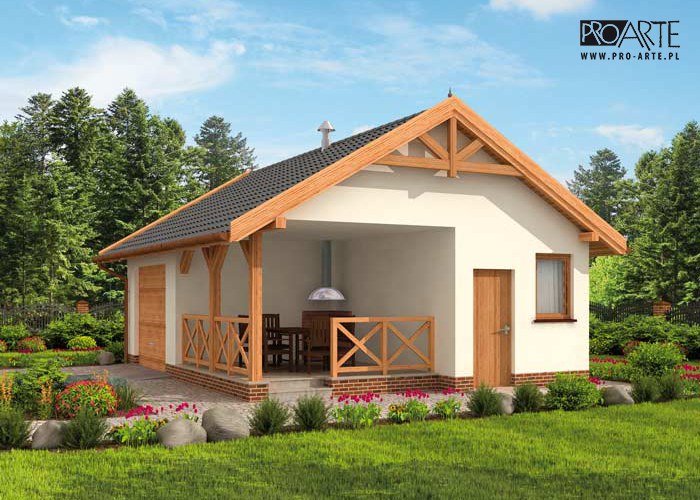

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i werandą.

Brama garażowa o wymiarach 2,6x2,25m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna :
- powierzchnia użytkowa (z werandą) -44,70m2

- powierzchnia werandy -13,93m2

- powierzchnia zabudowy (bez werandy) -38,07m2
- powierzchnia całkowita (z werandą) -52,00m2

- kubatura brutto -208,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,94m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,6x2,25m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal	365.03 kg
Drewno	4.307 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach	77 m²

plik: zestawienie drewna

plik: zestawienie stali

plik: zestawienie stolarki

Technologia drewniana szkieletowa

Stal [kg]	747.05
Drewno [m3]	8.756
Dach [m2]	77

plik: zestawienie drewna

plik: zestawienie stali

plik: zestawienie stolarki

*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja murowana - 57 073,96 zł

pobierz plik
