Garaż trzystanowiskowy. Trzy bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa 47.42 m²
Min. wymiary działki
długość x szerokość
13.00 x 17.20 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

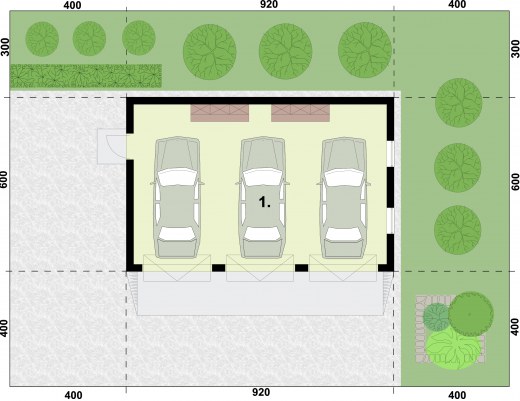

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż47.420
Suma47.420
Zamów szczegółowe rysunki
Przekrój a-a

Przekrój a-a

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 47.42 m²
Powierzchnia zabudowy 55.20 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 55.20 m²
Kubatura 233.30 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.20 x 6.00 m
Wysokość budynku 5.09 m
Min. wymiary działki
długość x szerokość
13.00 x 17.20 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż trzystanowiskowy.

Trzy bramy garażowe o wymiarach 2,4x2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -47,42m2
- powierzchnia zabudowy - 55,20m2
 - powierzchnia całkowita - 55,20m2
- kubatura - 233,30m3
- ściany zewnętrzne nośne murowane grubości 25cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku - 5,09m
- dach dwuspadowy 30°
 więźba dachowa drewniana
- pokrycie dachu dachówka blacha lub blachodachówka
- wymiary bram garażowych 3x 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal440.83 kg
Drewno4.874 m³
Dach84 m²

Kosztorys orientacyjny brutto

Stan zerowy14416 zł
Stan surowy31714 zł
Roboty wykończeniowe wewnętrzne20092 zł
Roboty wykończeniowe zewnętrzne8379 zł
Instalacje i przyłącza15497 zł
Suma90098 zł

Realizacje projektu "G305A garaż trzystanowiskowy"

Realizacja projektu garażu - G305A szkielet drewniany
