1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym, altaną ogrodową z grillem i składem na drewno Dwie bramy garażowe o wymiarach 2,25x2,4m.  Projekt garażu składa się z czterech egzemplarzy a...

Czytaj więcej

Powierzchnia użytkowa 66.08 m²
Min. wymiary działki
długość x szerokość
19.00 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż40.7140.71
2.Pom. gospodarcze13.113.1
3.Weranda9.729.72
4.Skład na drewno2.552.55
Suma66.0866.08
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 66.08 m²
Powierzchnia zabudowy 77.00 m²
Powierzchnia kondygnacji netto 66.08 m²
Powierzchnia całkowita 77.00 m²
Kubatura 309.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 11.00 m
Wysokość budynku 5.29 m
Min. wymiary działki
długość x szerokość
19.00 x 14.00 m
Liczba stanowisk2 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń4

Opis i technologia projektu

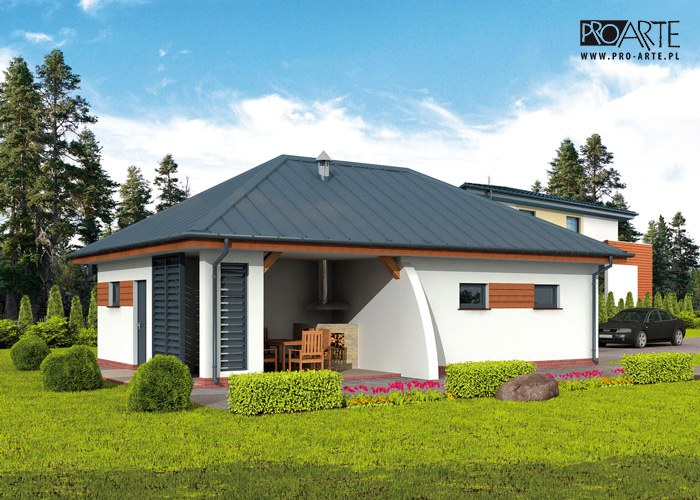

Garaż jednostanowiskowy z pomieszczeniem gospodarczym, altaną ogrodową z grillem i składem na drewno

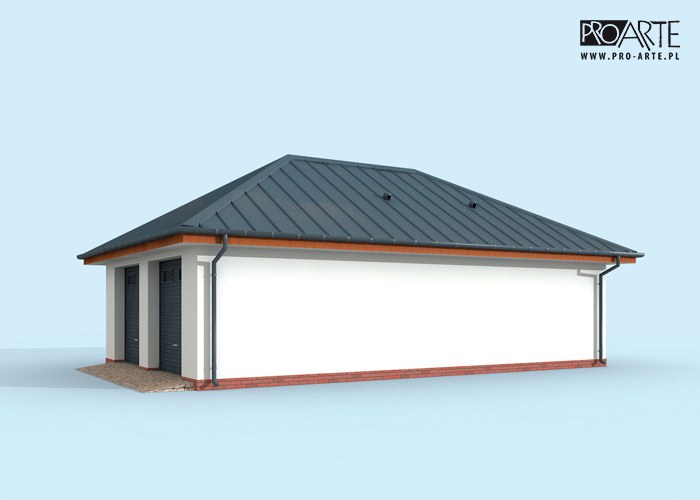

Dwie bramy garażowe o wymiarach 2,25x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa  -66,08m2

- powierzchnia zabudowy -77,00m2
- powierzchnia całkowita  -77,00m2
- kubatura
  części zamkniętych i przekrytych -269m3
  części otwartych i przekrytych -40m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,29m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka  ceramiczna
- wymiar bram garażowych 2,25x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal692.9 kg
Drewno8.09 m³
Pow. ścian nośnych zew.98 m²
Pow. ścian działowych wew.9 m²
Dach110 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy20088 zł
Stan surowy44194 zł
Roboty wykończeniowe wewnętrzne27998 zł
Roboty wykończeniowe zewnętrzne11676 zł
Instalacje i przyłącza21595 zł
Suma125552 zł
