990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

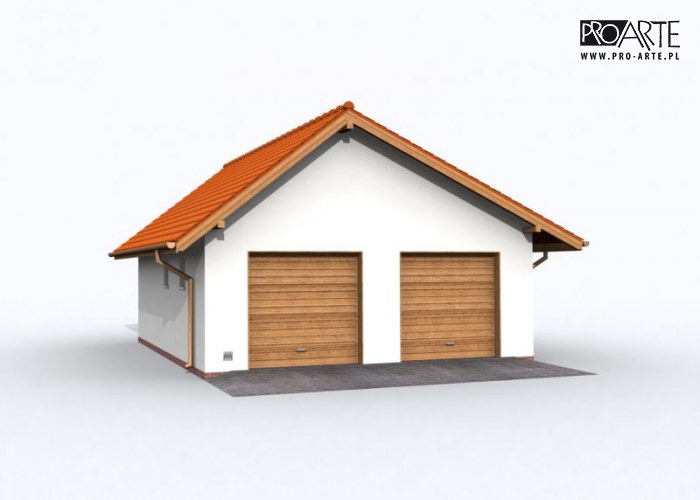

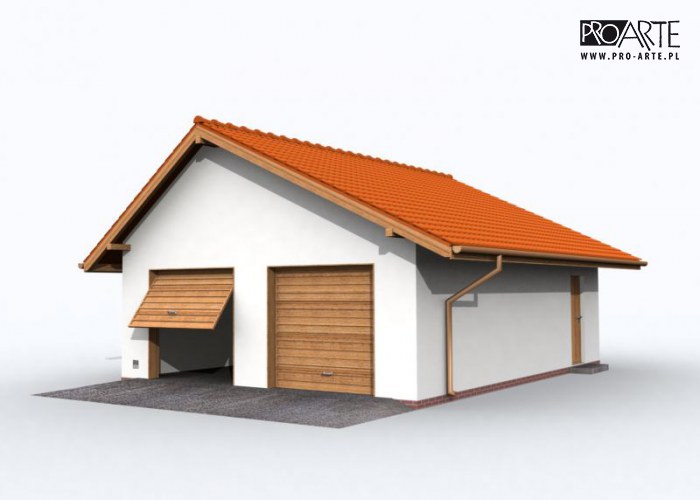

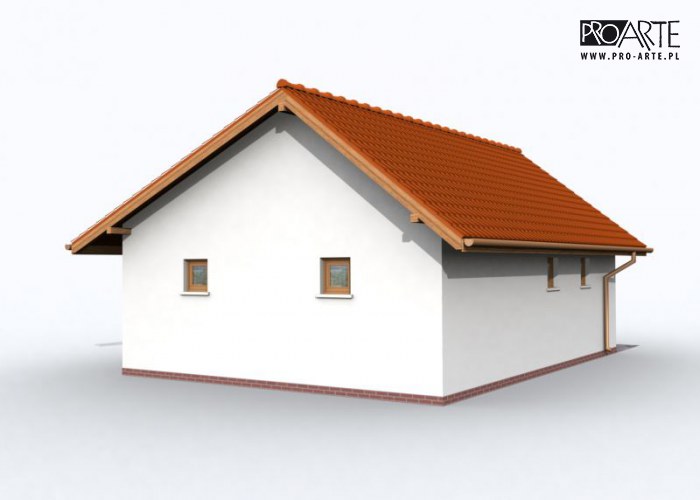

Garaż parterowy dwustanowiskowy z asymetrycznym dachem. Bramy garażowe o wymiarach otworu w murze 2400x2200. Garaż z tyłu posiada duże dodatkowe pomieszczenie z oddzielnym wejściem. Projekt składa...

Czytaj więcej

Powierzchnia użytkowa 53.60 m²
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

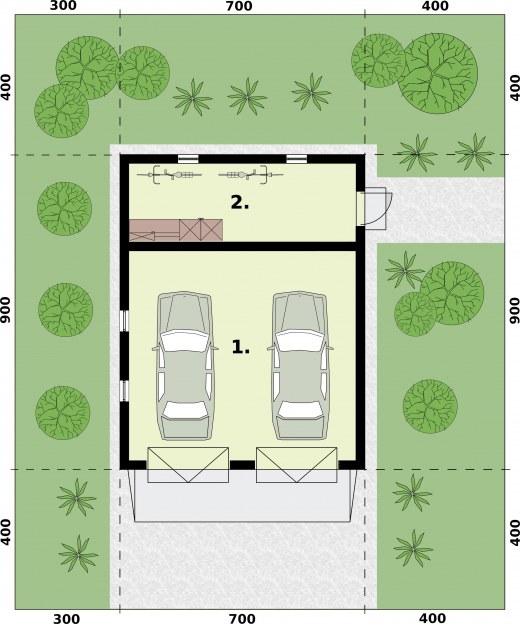

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż3939
2.Pom. gospodarcze14.614.6
Suma53.653.6
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 53.60 m²
Powierzchnia zabudowy 63.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 63.00 m²
Kubatura 258.75 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
7.00 x 9.00 m
Wysokość budynku 5.15 m
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż parterowy dwustanowiskowy z asymetrycznym dachem. Bramy garażowe o wymiarach otworu w murze 2400x2200. Garaż z tyłu posiada duże dodatkowe pomieszczenie z oddzielnym wejściem. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna: - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Orientacyjny koszt inwestycji (technologia tradycyjna): stan pod klucz - 74 268,00 zł (netto).
Wycena nie obejmuje instalacji wewnętrznych. Stan surowy zamknięty - budynek ocieplony, z pełną stolarką dzwiowo-okienną zewnętrzną, dach kryty dachówką ceramiczną, wszystkie powierzchnie pionowe i poziome przygotowane do położenia ostatniej warstwy wykończeniowej (tynk, płytki, panele). Realizacja tzw. "systemem gospodarczym" pozwala obniżyć koszty o około 30%.
Zapraszamy do naszego działu WYCENY DOMÓW, w którym znajdą Państwo koszty realizacji poszczególnych etapów inwestycji.


ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału
 Ilość
 BLACHODACHÓWKA "FLORA"
100,95 M2
GĄSIOR DACHOWY
12 MB
USZCZELKA40sztuk
WKRĘT750 sztuk
FOLIA110 m2
OBRÓBKI BLACHARSKIE12,17 m2
Rynna O 12512 mb
ZŁĄCZKA RYNNY
4 sztuki
LEJ SPUSTOWY
40 sztuk
DENKO4 sztuki
RURA GAMTARAT O 1106 mb
KOLANO4 sztuki
OBEJMA RURY4 sztuki


ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału
 Ilość
GONT BITUMICZNY IKO
100 m2
MEMBRANA100 m2
OBRÓBKI BLACHARSKIE12,17 m2
Rynna O 12512 mb
ZŁĄCZKA RYNNY
4 sztuki
UCHWYT RYNNY
40 sztuk
DENKO4 sztuki
LEJ  SPUSTOWY
2 sztuki
RURA GAMTARAT O 1106 mb
KOLANO4 sztuki
OBEJMA RURY4 sztuki




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal402.61 kg
Drewno3.636 m³
Pow. ścian814 m²
Dach99 m²

Kosztorys orientacyjny brutto

Stan zerowy16294 zł
Stan surowy35848 zł
Roboty wykończeniowe wewnętrzne22710 zł
Roboty wykończeniowe zewnętrzne9471 zł
Instalacje i przyłącza17516 zł
Suma101840 zł
