Garaż G1A dwustanowiskowy z pom. gospodarczym. Dwie bramy garażowe o wymiarach 2,4x2,2m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 53.00 m²
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

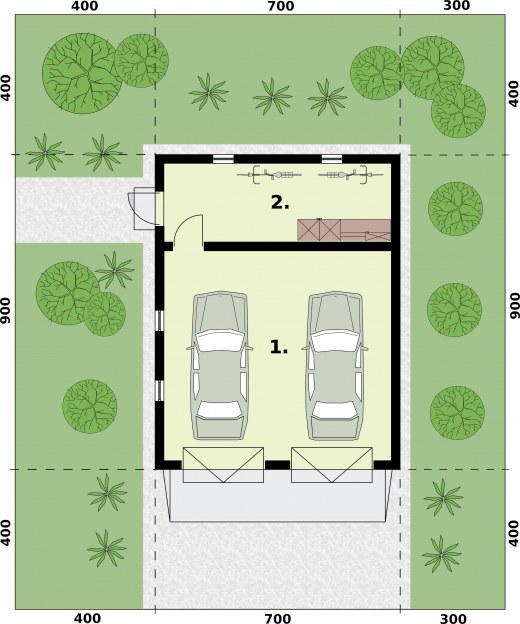

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż38.6338.63
2.Pom. gospodarcze14.3714.37
Suma5353
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 53.00 m²
Powierzchnia zabudowy 63.00 m²
Powierzchnia kondygnacji netto 53.00 m²
Powierzchnia całkowita 63.00 m²
Kubatura 258.12 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 9.00 m
Wysokość budynku 5.20 m
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż G1A dwustanowiskowy z pom. gospodarczym.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :

- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,4x2,2m


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal554 kg
Drewno4.869 m³
Pow. ścian nośnych zew.79 m²
Pow. ścian nośnych wew.14 m²
Dach102 m²

Kosztorys orientacyjny brutto

Stan zerowy16112 zł
Stan surowy35446 zł
Roboty wykończeniowe wewnętrzne22456 zł
Roboty wykończeniowe zewnętrzne9365 zł
Instalacje i przyłącza17320 zł
Suma100700 zł

Realizacje projektu "G1a garaż dwustanowiskowy z pomieszczeniem gospodarczym"

Realizacja projektu garażu G1a
