690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

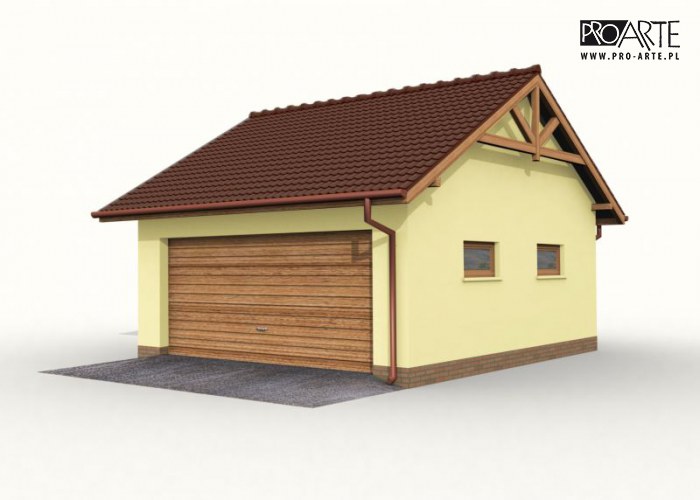

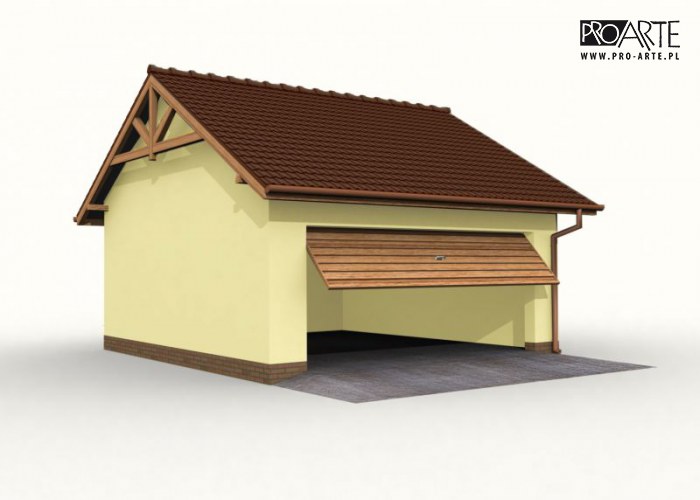

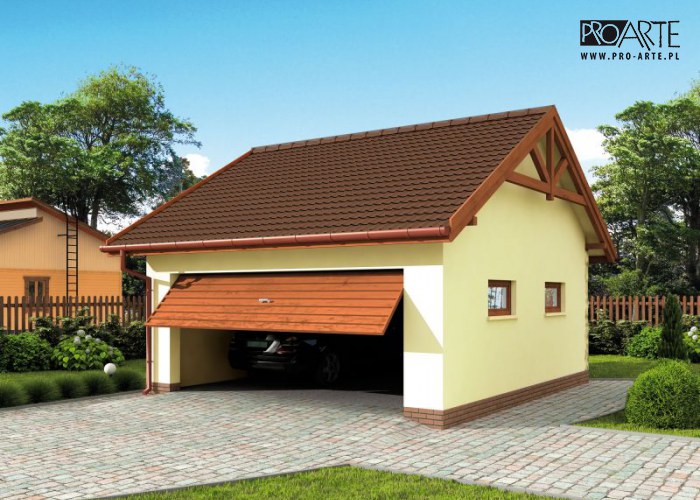

Garaż dwustanowiskowy  w technologii szkieletowej, wolnostojący, parterowy.  Budynek posiada bramę garażową o wymiarach 5 x 2,4 m . Zobacz garaż w wersjii murowanej. Projekt garażu składa się z...

Czytaj więcej

Powierzchnia użytkowa38.94 m²
Min. wymiary działki (długość x szerokość)14.00 x 13.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa38.94 m²
Powierzchnia zabudowy44.10 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita44.10 m²
Kubatura193.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.30 x 7.00 m
Wysokość budynku5.40 m
Min. wymiary działki
długość x szerokość
14.00 x 13.30 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy  w technologii szkieletowej, wolnostojący, parterowy.
Budynek posiada bramę garażową o wymiarach 5 x 2,4 m .
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa  - 38,94m2
- powierzchnia zabudowy - 44,10m2
- powierzchnia całkowita  -
44,10m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 5,40m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowo-kleszczowym.
- pokrycie dachowe : dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż38.940
Suma38.940
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy11838 zł
Stan surowy26043 zł
Roboty wykończeniowe wewnętrzne16499 zł
Roboty wykończeniowe zewnętrzne6881 zł
Instalacje i przyłącza12726 zł
Suma73986 zł
