Garaż jednostanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym...

Czytaj więcej

Powierzchnia użytkowa39.28 m²
Min. wymiary działki (długość x szerokość)14.00 x 13.65 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa39.28 m²
Powierzchnia zabudowy46.55 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita46.55 m²
Kubatura158.00 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
6.65 x 7.00 m
Wysokość budynku4.25 m
Min. wymiary działki
długość x szerokość
14.00 x 13.65 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp.

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -39,28m2
- powierzchnia zabudowy -46,55m2
- powierzchnia całkowita  -46,55m2
- kubatura  - 158,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,25m
- dach dwuspadowy 25°
- więźba dachowa drewniana
- pokrycie dachu dachówki ceramicznej
- wymiar bramy garażowej 2,4x2,4m

Rzuty i przekroje

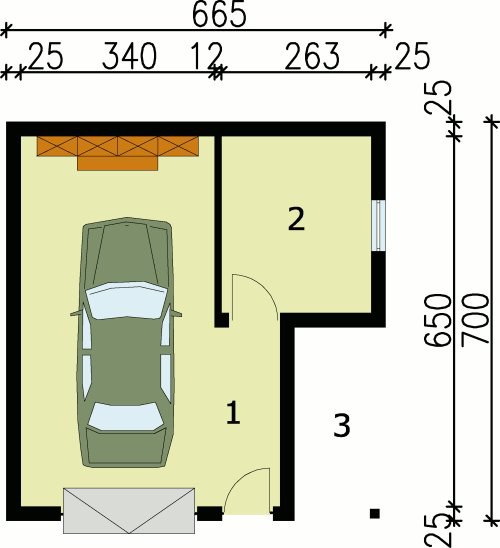

Przyziemie

Przyziemie

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
3.Skład drewna5.410
1.Garaż25.720
2.Pom. gospodarcze8.150
Suma39.280
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal297.29 kg
Drewno3.29 m³
Pow. ścian nośnych zew.59 m²
Pow. ścian nośnych wew.2 m²
Pow. ścian działowych wew.23 m²
Dach69.3 m²

Kosztorys orientacyjny brutto

Stan zerowy11941 zł
Stan surowy26270 zł
Roboty wykończeniowe wewnętrzne16643 zł
Roboty wykończeniowe zewnętrzne6941 zł
Instalacje i przyłącza12837 zł
Suma74632 zł

Realizacje projektu "G21 garaż jednostanowiskowy z pomieszczeniem gospodarczym"

Realizacja projektu garażu - G21
Realizacja projektu garażu - G21
