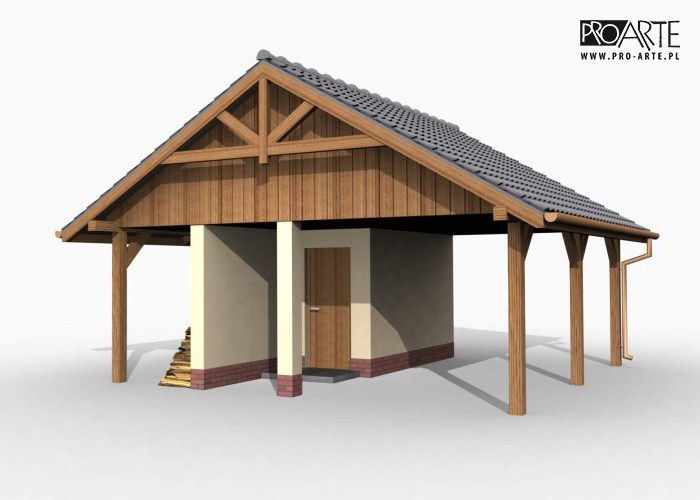

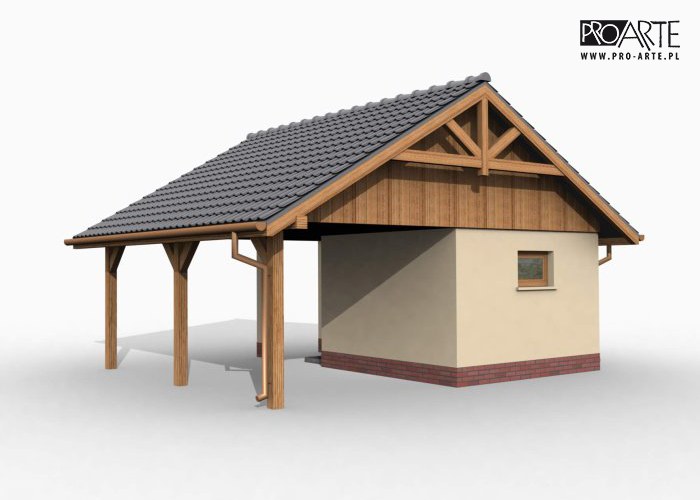

Wiata garażowa jednostanowiskowa, wolnostojąca, parterowa z pom. gospodarczym i składem drewna.

Czytaj więcej

Powierzchnia użytkowa 36.39 m²
Min. wymiary działki
długość x szerokość
11.39 x 11.45 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiata23.530
2.Pom. gospodarcze9.090
3.Skład drewna3.770
Suma36.390
Zamów szczegółowe rysunki

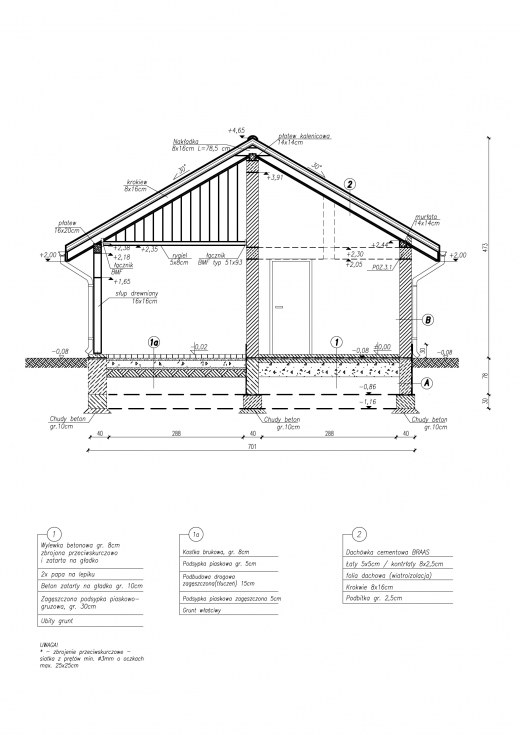

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 36.39 m²
Powierzchnia zabudowy 40.52 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 40.52 m²
Kubatura 150.53 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.81 x 5.95 m
Wysokość budynku 4.73 m
Min. wymiary działki
długość x szerokość
11.39 x 11.45 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Wiata garażowa jednostanowiskowa, wolnostojąca, parterowa z pom. gospodarczym i składem drewna.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3380 kg
Drewno0.32918 m³
Pow. ścian737 m²
Pow. ścian nośnych zew.49 m²
Dach62.5 m²

Kosztorys orientacyjny brutto

Stan zerowy11063 zł
Stan surowy24338 zł
Roboty wykończeniowe wewnętrzne15418 zł
Roboty wykończeniowe zewnętrzne6430 zł
Instalacje i przyłącza11892 zł
Suma69141 zł
