890 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i składem na drewno szkielet drewniany Brama garażowa o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 36.18 m²
+ Skład drewna3.06 m²
Min. wymiary działki
długość x szerokość
14.50 x 14.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż20.1320.13
2Pomieszczenie gospodarcze12.9912.99
Suma33.1233.12
3Skład drewna3.063.06
Suma3.063.06
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Skład drewna
36.18 m²
3.06 m²
Powierzchnia zabudowy 42.25 m²
Powierzchnia kondygnacji netto 36.18 m²
Powierzchnia całkowita 42.25 m²
Kubatura 162.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku 5.37 m
Min. wymiary działki
długość x szerokość
14.50 x 14.50 m
Liczba stanowisk1 stanowisko
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

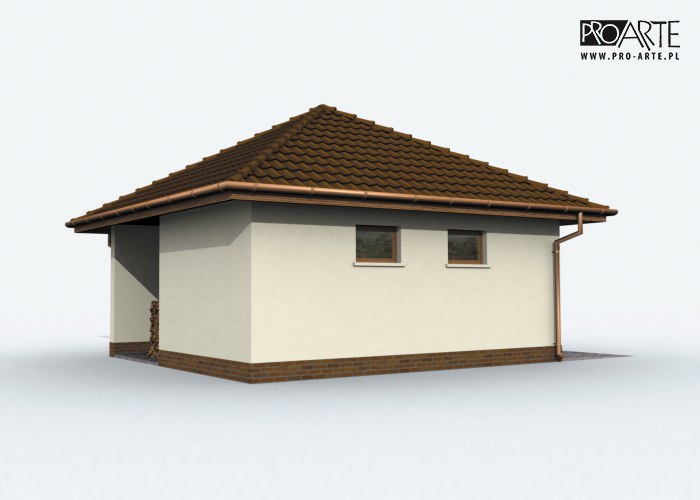

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i składem na drewno szkielet drewniany
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, słupy i stopy żelbetowe, ściany fundamentowe zazbrojone wg rys. K/1, ściany nośne w szkielecie drewnianym spięte oczepem, dach czterospadowy, drewniany. Zapytaj o rysunki szczegółowe.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal943.31 kg
Drewno9.108 m³
Dach68 m²

Kosztorys orientacyjny brutto

Stan zerowy10999 zł
Stan surowy24197 zł
Roboty wykończeniowe wewnętrzne15329 zł
Roboty wykończeniowe zewnętrzne6393 zł
Instalacje i przyłącza11824 zł
Suma68742 zł

Realizacje projektu "G74 szkielet drewniany garaż jednostanowiskowy z pomieszczeniem gospodarczym"

Realizacja projektu garażu - G74
