Niezwykle prosty i funkcjonalny projekt stajni dla trzech koni . Boksy są obszerne, nadają się nawet dla oźrebionej klaczy. Niewielka jest powierzchnia zabudowy, ponieważ wykluczono komunikację...

Czytaj więcej

Powierzchnia użytkowa117.79 m²
+ komunikacja36.43 m²
Min. wymiary działki (długość x szerokość)15.50 x 24.72 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ komunikacja
117.79 m²
36.43 m²
Powierzchnia zabudowy88.74 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita177.48 m²
Kubatura692.07 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
16.72 x 7.50 m
Wysokość budynku6.83 m
Min. wymiary działki
długość x szerokość
15.50 x 24.72 m
Ilość boksów3
Dachdwuspadowy
Funkcjaz wiatą
Ilość pomieszczeń5

Opis i technologia projektu

Niezwykle prosty i funkcjonalny projekt stajni dla trzech koni. Boksy są obszerne, nadają się nawet dla oźrebionej klaczy. Niewielka jest powierzchnia zabudowy, ponieważ wykluczono komunikację wewnątrz budynku. Wszystkie boksy posiadają tylko jedno wyjście – bezpośrednio na poprowadzoną wzdłuż budynku, werandę. Ponadto w projekcie przewidziano także siodlarnię i paszarnię. Prosta bryła budynku i dwuspadowy dach, pozwalające zaoszczędzić wiele przestrzeni oraz obecność niezbędnych, przy tak niewielkiej hodowli, pomieszczeń, to niewątpliwie atuty tego projektu. Co Ty o nim myślisz?
Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej oraz wod-kan. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl
Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm. - ściany wewnętrzne nośne murowane grubości 25 cm. - ściany wewnętrzne działowe murowane grubości 11,5 cm. - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - strop z belek drewnianych 10x25 i 12,5x25 opartych na wieńcu. - dach dwuspadowy o kącie 35&deg. - dach pokryty dachówką ceramiczną. - konstrukcja więźby dachowej w układzie krokwiowo-jętkowym z drewna. - pow. dachu : 190,50m2

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Siodlarnia13.850
2Boks15.880
3.Boks15.30
4.Paszarnia13.580
1.Boks15.820
Suma74.430
5.Komunikacja36.660
Suma36.660
Zamów szczegółowe rysunki

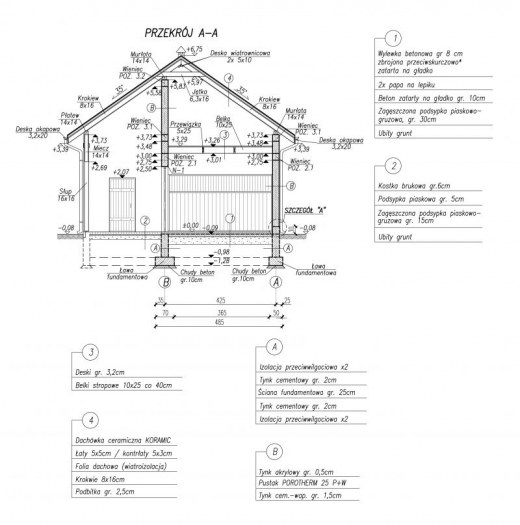

Przekrój

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1664.56 kg
Drewno20.464 m³
Pow. ścian1903 m²
Dach190.5 m²

Kosztorys orientacyjny brutto

Stan zerowy47116 zł
Stan surowy103655 zł
Roboty wykończeniowe wewnętrzne65668 zł
Roboty wykończeniowe zewnętrzne27386 zł
Instalacje i przyłącza50650 zł
Suma294475 zł
