G170 budynek gospodarczy

499 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Czytaj więcej

Powierzchnia użytkowa	32.05 m²
Min. wymiary działki (długość x szerokość)	15.00 x 13.50 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	32.05 m²
Powierzchnia zabudowy	38.50 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	38.50 m²
Kubatura	159.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	5.50 x 7.00 m
Wysokość budynku	4.90 m
Min. wymiary działki długość x szerokość	15.00 x 13.50 m
Dach	dwuspadowy

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej.

Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

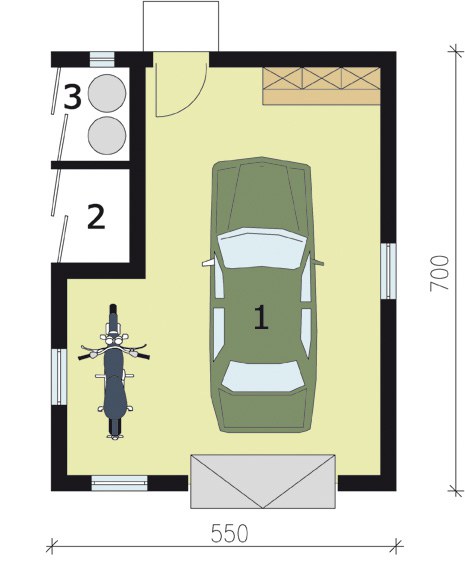

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
3.	Skład na odpady	1.88
1.	Garaż	28.31
2.	Skład drewna kominkowego	1.88
	Suma	32.07

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	294.73 kg
Drewno	3.838 m³
Pow. ścian	750 m²
Pow. ścian nośnych zew.	76 m²
Pow. ścian działowych wew.	11 m²
Dach	62 m²

Kosztorys orientacyjny brutto

Stan zerowy	9743 zł
Stan surowy	21435 zł
Roboty wykończeniowe wewnętrzne	13580 zł
Roboty wykończeniowe zewnętrzne	5663 zł
Instalacje i przyłącza	10474 zł
Suma	60895 zł
