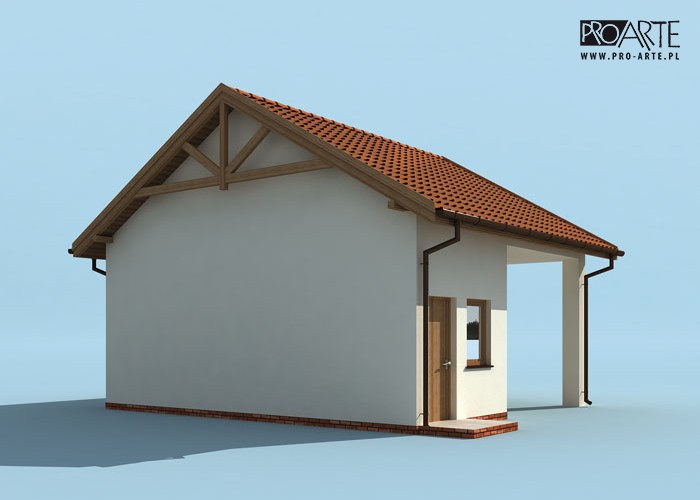

G212 budynek gospodarczy





Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
| Powierzchnia użytkowa | 50.23 m² |
| Min. wymiary działki długość x szerokość | 16.00 x 13.64 m |
| Dostępne technologie | |
| Warianty projektu | garaż, budynek gospodarczy |

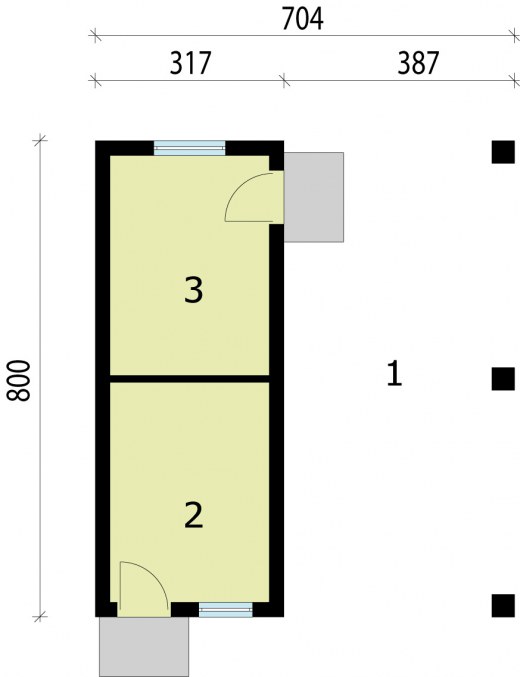

Rzuty i przekroje

| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiata | 30.53 | 0 |
| 2. | Pom. gosp. | 9.85 | 0 |
| 3. | Pom. gosp. | 9.85 | 0 |
| Suma | 50.23 | 0 |
Dane techniczne
| Powierzchnia użytkowa | 50.23 m² |
| Powierzchnia zabudowy | 50.15 m² |
| Powierzchnia kondygnacji netto | 50.23 m² |
| Powierzchnia całkowita | 50.15 m² |
| Kubatura | 128.00 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 8.00 x 7.04 m |
| Wysokość budynku | 6.22 m |
| Min. wymiary działki długość x szerokość | 16.00 x 13.64 m |
| Dach | dwuspadowy |
Opis i technologia projektu
Budynek gospodarczy, wolnostojący. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Każdy projekt można zwrócić do 14 dni od otrzymania dokumentacji pod warunkiem, że plomby są nienaruszone. Inwestorowi przysługuje natomiast bezterminowe prawo jednokrotnej wymiany zakupionego projektu z naszej pracowni na inny, także wtedy, gdy plomby są naruszone. Szczegóły w regulaminie.
Autorem niniejszego projektu jest pracownia projektowa PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz spółka jawna, ul. Kościuszki 29, 44-240 Żory, NIP 6511649816, telefon 502 575 920, e-mail: info@pro-arte.pl
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Pow. ścian nośnych zew. | 87 m² |
| Pow. ścian działowych wew. | 10 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 15270 zł |
| Stan surowy | 33594 zł |
| Roboty wykończeniowe wewnętrzne | 21282 zł |
| Roboty wykończeniowe zewnętrzne | 8876 zł |
| Instalacje i przyłącza | 16415 zł |
| Suma | 95437 zł |
