990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

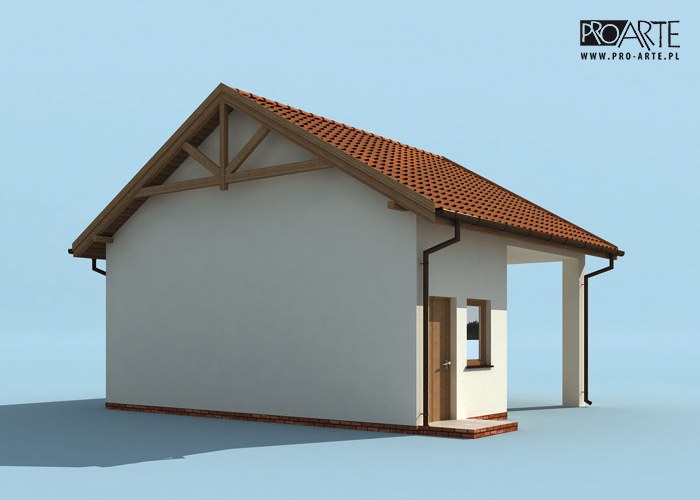

Projekt budynku gospodarczego w szkielecie drewnianym

Czytaj więcej

Powierzchnia użytkowa 51.18 m²
Min. wymiary działki
długość x szerokość
16.04 x 13.08 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pom. gosp.30.7730.77
2.Pom. gosp.10.2210.22
3.Pom. gosp.10.1910.19
Suma51.1851.18
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 51.18 m²
Powierzchnia zabudowy 56.77 m²
Powierzchnia kondygnacji netto 51.18 m²
Powierzchnia całkowita 58.17 m²
Kubatura 293.48 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.04 x 7.08 m
Wysokość budynku 6.32 m
Min. wymiary działki
długość x szerokość
16.04 x 13.08 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Kondygnacjaparterowe
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Projekt budynku gospodarczego w szkielecie drewnianym

Budynek w technologii lekkiego szkieletu drewnianego o zwartej bryle, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,32m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.

Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy, ściany i wieniec wykonane jako żelbetowe/betonowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w formie wiązarów dachowych.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal381.63 kg
Drewno10.785 m³
Pow. ścian nośnych zew.87 m²
Pow. ścian działowych wew.10 m²
Dach84.1 m²

Kosztorys orientacyjny brutto

Stan zerowy21291 zł
Stan surowy46840 zł
Roboty wykończeniowe wewnętrzne29674 zł
Roboty wykończeniowe zewnętrzne12375 zł
Instalacje i przyłącza22888 zł
Suma133068 zł
