699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 18.98 m²

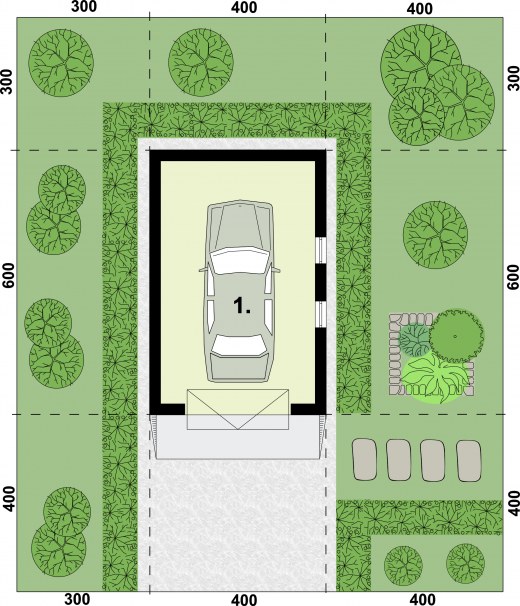

Min. wymiary działki
długość x szerokość
13.00 x 11.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż18.980
Suma18.980
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 18.98 m²
Powierzchnia zabudowy 24.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 24.00 m²
Kubatura 96.86 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
4.00 x 6.00 m
Wysokość budynku 4.69 m
Min. wymiary działki
długość x szerokość
13.00 x 11.00 m
Powierzchnia zabudowydo 35m²
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

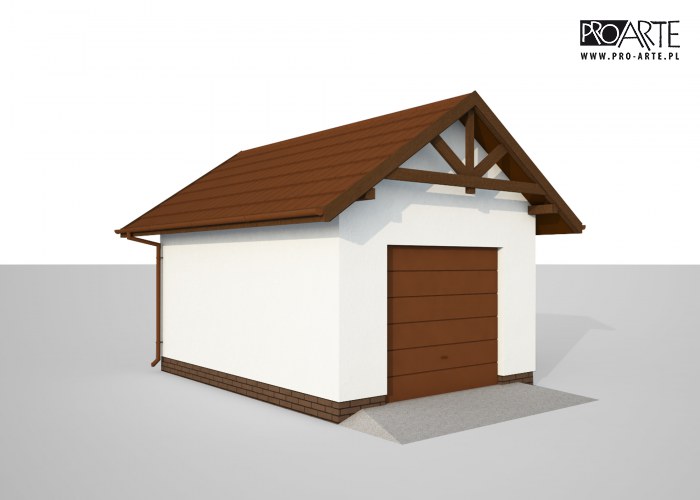

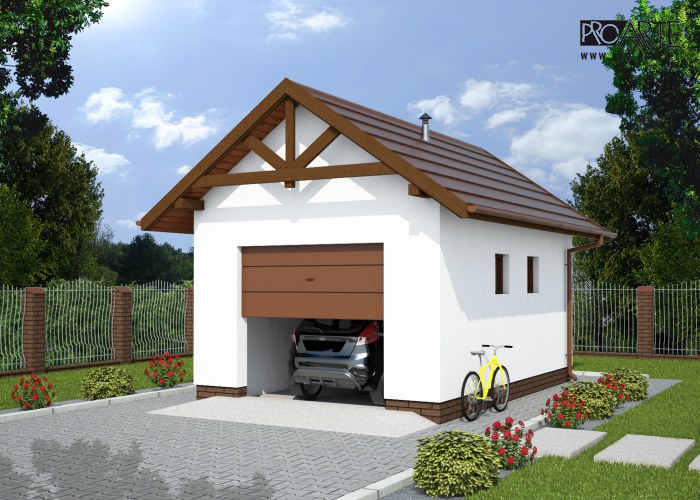

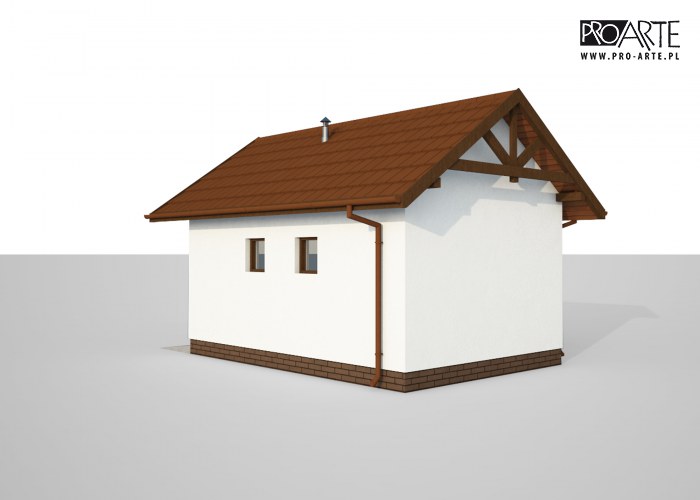

G10a - mały garaż jednostanowiskowy.
Brama garażowa o wymiarach 2,4x2,2m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna:
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,69m
- dach dwuspadowy 35°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bramy garażowej 2,4x2,2m






W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy5770 zł
Stan surowy12694 zł
Roboty wykończeniowe wewnętrzne8042 zł
Roboty wykończeniowe zewnętrzne3354 zł
Instalacje i przyłącza6203 zł
Suma36062 zł
