Budynek gopodarczy w technologii murowanej, wolnostojący, parterowy z dwoma pomieszczeniami gospodarczymi.  Zobacz budynek gospodarczy w wersji szkieletowej. Zobacz garaż w wersji szkieletowej....

Czytaj więcej

Powierzchnia użytkowa 35.77 m²
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

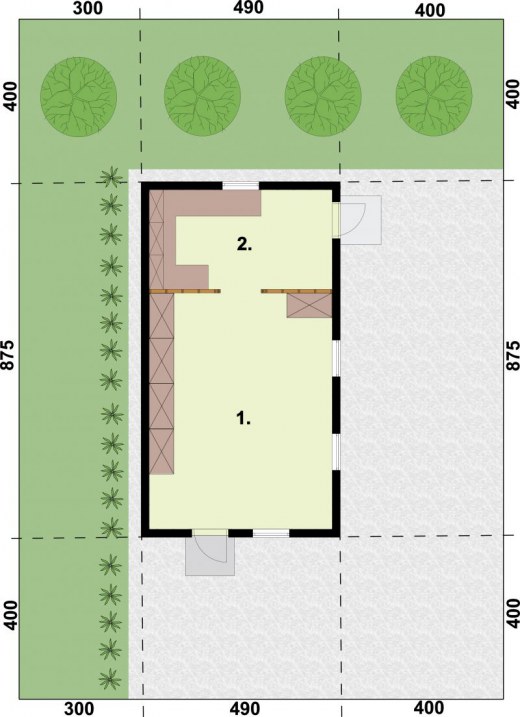

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze25.210
2.Pom.gospodarcze10.560
Suma35.770
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 35.77 m²
Powierzchnia zabudowy 42.88 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 42.88 m²
Kubatura 165.55 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
8.75 x 4.90 m
Wysokość budynku 35.77 m
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Budynek gopodarczy w technologii murowanej, wolnostojący, parterowy z dwoma pomieszczeniami gospodarczymi.




Projekt  składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.



Technologia tradycyjna :
- powierzchnia użytkowa  - 35,77m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita  -42,88 m2
- kubatura - 165,55 m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne nośne działowe murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,88m
- dach czterospadowyspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachowe : dachówka ceramiczna

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy14308 zł
Stan surowy31478 zł
Roboty wykończeniowe wewnętrzne19942 zł
Roboty wykończeniowe zewnętrzne8317 zł
Instalacje i przyłącza15381 zł
Suma89425 zł
