Budynek gopodarczy w technologii szkieletowej, wolnostojący, parterowy z dwoma pomieszczeniami gospodarczymi.  Zobacz budynek gospodarczy w wersji murowanej. Zobacz garaż w wersji szkieletowej....

Czytaj więcej

Powierzchnia użytkowa 37.18 m²
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

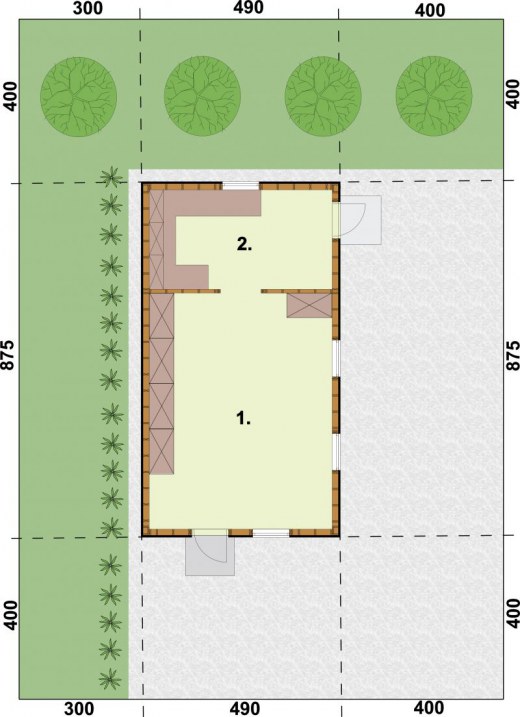

Rzuty i przekroje

1.

1.

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze26.150
2.Rzut przyziemia11.030
Suma37.180
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 37.18 m²
Powierzchnia zabudowy 42.88 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 42.88 m²
Kubatura 180.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
8.75 x 4.90 m
Wysokość budynku 5.03 m
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Budynek gopodarczy w technologii szkieletowej, wolnostojący, parterowy z dwoma pomieszczeniami gospodarczymi.
Projekt  składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa  - 37,18m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita  - 42,88 m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

 - ściany zewnętrzne: słupki 4x9 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- wysokość budynku 5,03m
- dach jednospadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachowe : dachówka ceramiczna

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy11303 zł
Stan surowy24866 zł
Roboty wykończeniowe wewnętrzne15753 zł
Roboty wykończeniowe zewnętrzne6570 zł
Instalacje i przyłącza12150 zł
Suma70642 zł
