Projekt budynku gospodarczego AMADORA. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i elektrycznych. W projekcie załączone są podstawowe...

Czytaj więcej

Powierzchnia użytkowa 16.16 m²
+ weranda9 m²
Min. wymiary działki
długość x szerokość
13.00 x 13.60 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

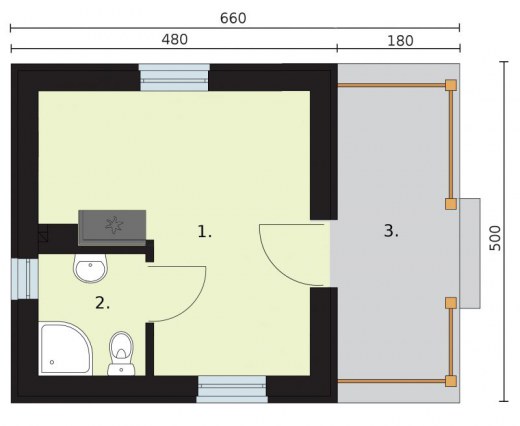

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze13.230
2.Łazienka2.930
3.Weranda90
Suma25.160
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ weranda
16.16 m²
9 m²
Powierzchnia zabudowy 33.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 33.00 m²
Kubatura 137.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
5.00 x 4.80 m
Wysokość budynku 4.86 m
Min. wymiary działki
długość x szerokość
13.00 x 13.60 m
Powierzchnia zabudowydo 35m²
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

Projekt budynku gospodarczego AMADORA.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i elektrycznych. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany   wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym
- konstrukcja więźby dachowej drewniana w układzie krokwiowowym z dolnym belkami
- pokrycie dachówka ceramiczna
- kominek


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Pow. ścian nośnych zew.54 m²
Pow. ścian działowych wew.8 m²

Kosztorys orientacyjny brutto

Stan zerowy6464 zł
Stan surowy14221 zł
Roboty wykończeniowe wewnętrzne9009 zł
Roboty wykończeniowe zewnętrzne3757 zł
Instalacje i przyłącza6949 zł
Suma40400 zł
