BARBADOS 2  – dom letniskowy Projekt dostępny również jako  CAŁOROCZNY!!! Ten projekt to poprawiony, racjonalnie zagospodarowany brat domku...

Czytaj więcej

Powierzchnia użytkowa 68.09 m²
+ wiata i weranda52.44 m²
Min. wymiary działki
długość x szerokość
16.00 x 20.65 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap5.550
2.Komunikacja6.150
3.Pokój10.340
4.Pokój13.120
5.Łazienka7.210
6.Pokój17.550
7.Kuchnia8.170
Suma68.090
8.Weranda35.510
9.Wiata16.930
Suma52.440
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata i weranda
68.09 m²
52.44 m²
Powierzchnia zabudowy 81.60 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 138.76 m²
Kubatura 519.60 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.20 x 8.00 m
Wysokość budynku 6.18 m
Min. wymiary działki
długość x szerokość
16.00 x 20.65 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń8
Projekt bez garażuTak
Projekt z wiatą garażowąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BARBADOS 2 – dom letniskowy Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Ten projekt to poprawiony, racjonalnie zagospodarowany brat domku letniskowego Barbados. Korzystniejsze rozmieszczenie pomieszczeń, rozległa przystająca do elewacji zewnętrznej wiata, sprawiają, że mamy do czynienia z zupełnie nową jakością. Ten dom letniskowy jest wymarzonym miejscem na wyczekany urlop, czy wakacje.

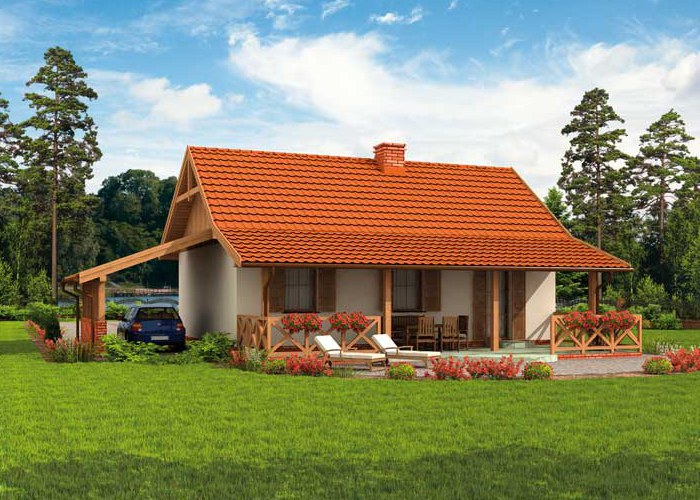

Barbados 2 to przemyślanie zaprojektowane dzieło architektoniczne, które łączy praktyczne zalety z elegancją i prostotą. Wnętrze wyróżnia uporządkowany układ pokoi, na który składają się powiększone w stosunku do Barbados 1 pomieszczenia, takie jak salon, pokój gościnny z kuchnią, dwa pokoje oraz łazienka. Na zewnątrz świetnym i niezwykle użytecznym pomysłem jest zadaszony taras, z pewnością będzie on miejscem niejednej udanej biesiady, spotkania, każdego miłego wieczoru.

Zobacz projekt Barbados bez wiaty.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy - 81,60m2
- powierzchnia użytkowa- 120.53m2
- powierzchnia całkowita  - 138,76m2
- kubatura  - 519,60m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- konstrukcja więźby dachowej drewniana w formie wiązerów kratowych
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w łazience

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal655.9 kg
Drewno7.595 m³
Pow. ścian nośnych zew.108 m²
Pow. ścian działowych wew.56 m²
Dach176.2 m²

Kosztorys orientacyjny brutto

Stan zerowy35952 zł
Stan surowy79093 zł
Roboty wykończeniowe wewnętrzne50107 zł
Roboty wykończeniowe zewnętrzne20897 zł
Instalacje i przyłącza38648 zł
Suma224697 zł
