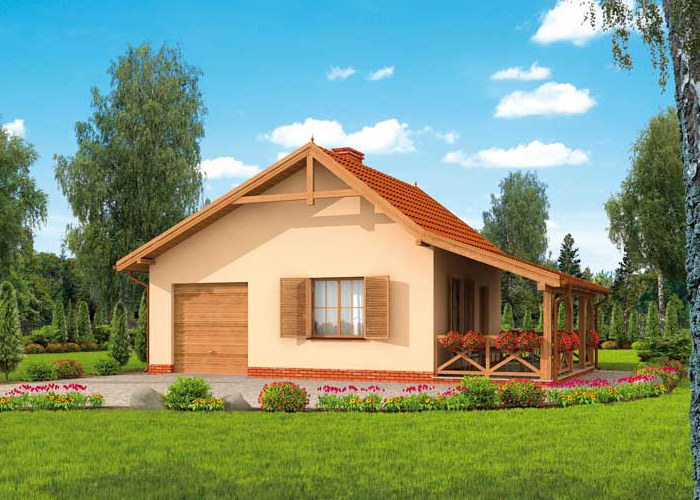

BAHIA C - projekt domu mieszkalnego, całorocznego, wolno stojącego z garażem, niepodpiwniczonego PARTER: wiatrołap, łazienka, pokój z aneksem kuchennym, garaż, weranda.

Czytaj więcej

Powierzchnia użytkowa 38.58 m²
Min. wymiary działki
długość x szerokość
14.58 x 17.96 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Łazienka3.20
1.Komunikacja z garderobą3.540
3.Pokój z aneksem kuchennym10.020
Suma16.760
4.Weranda15.250
5.Garaż23.080
Suma38.330
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 38.58 m²
Powierzchnia zabudowy 55.27 m²
Powierzchnia kondygnacji netto 39.58 m²
Powierzchnia całkowita 55.27 m²
Kubatura 254.79 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
6.58 x 10.96 m
Wysokość budynku 5.84 m
Min. wymiary działki
długość x szerokość
14.58 x 17.96 m
Ilość pokoi1
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń4
Pow. tarasów/werandy/wiaty/schodów zew.14.46 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z wejściem od południaTak

Opis i technologia projektu

BAHIA C - projekt domu mieszkalnego, całorocznego, wolno stojącego z garażem, niepodpiwniczonego

PARTER:

wiatrołap, łazienka, pokój z aneksem kuchennym, garaż, weranda.

FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym, natomiast nad werandą jednospadowym. Maksymalna wysokość budynku wynosi 5,84m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy fundamentowe żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami. Nad budynkiem dach dwuspadowy, oparty na więźbie drewnianej o konstrukcji w formie wiązarów krokwiowo-jętkowych z grzędą, nad werandą dach jednospadowy oparty na więźbie drewnianej o konstrukcji krokwiowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal441.27 kg
Drewno9.052 m³
Dach98 m²

Kosztorys orientacyjny brutto

Stan zerowy25308 zł
Stan surowy55679 zł
Roboty wykończeniowe wewnętrzne35274 zł
Roboty wykończeniowe zewnętrzne14711 zł
Instalacje i przyłącza27207 zł
Suma158178 zł
