Powierzchnia użytkowa90.99 m²
+ garaż z cz.gosp.26.41 m²
Min. wymiary działki (długość x szerokość)23.27 x 16.10 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż z cz.gosp.
90.99 m²
26.41 m²
Powierzchnia zabudowy101.60 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita198.58 m²
Kubatura523.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
8.10 x 15.27 m
Wysokość budynku8.29 m
Min. wymiary działki
długość x szerokość
23.27 x 16.10 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń11
Pow. tarasów/werandy/wiaty/schodów zew.21.51 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

CASABLANCA - okazały efektowny i przyjazny dom o urozmaiconej bryle, który szczególnie ładnie prezentuje się w pistacjowych barwach współgrających z żywą czerwienią dachówki.

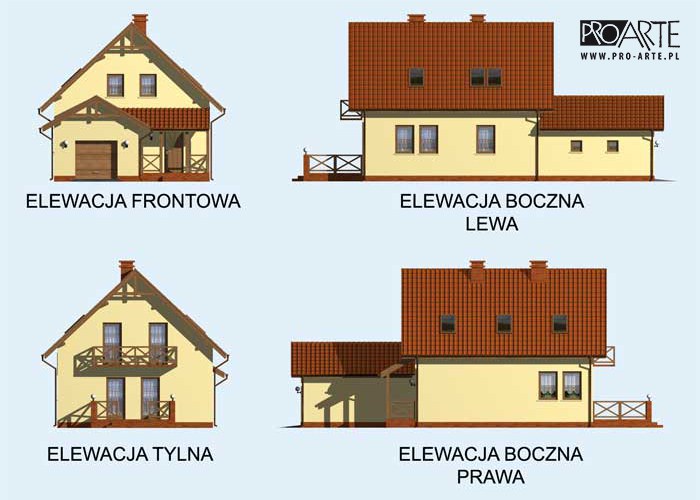

Casablanka wygląda interesująco nie tylko od frontu. Ozdoba bocznej elewacji jest zgrabny ryzalit zwieńczony balkonem, ciekawym rozwiązaniem jest także efektowny taras w kształcie litery "L", na który wychodzi się z obszernego i jasnego pokoju dziennego. Pokój ten jest połączony z ładną jadalnią, ta z kolei tworzy całość z funkcjonalna kuchnią. Praktycznym rozwiązaniem jest również to, że do kuchni można też wejść z korytarza. Z mieszkania można wejść także bezpośrednio do garażu, przy nim z kolei znajduje się pomieszczenie techniczne, które może służyć jako przydomowy warsztat czy też składzik na narzędzia. Na poddaszu, oprócz sypialni, dwóch pokoi i łazienki pomyślano o pomieszczeniu rekreacyjnym, które aż się prosi o to, by urządzić w nim siłownię czy też pokój zabaw dla dzieci.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy budynku - 101,60m2

- powierzchnia użytkowa- 117,40m2
- powierzchnia całkowita  -198.58 m2
- kubatura  - 523,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap6.390
Łazienka3.530
Komunikacja7.490
Kuchnia z aneksem jadalnym9.890
Pokój dzienny17.560
Kotłownia5.410
Suma50.270
Garaż26.410
Suma26.410
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Komunikacja5.710
Pokój7.480
Sypialnia9.50
Pokój 9.260
łazienka8.770
Suma40.720
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1523.81 kg
Drewno8.552 m³
Pow. ścian nośnych zew.164 m²
Pow. ścian nośnych wew.25 m²
Pow. ścian działowych wew.69 m²
Dach175 m²

Kosztorys orientacyjny brutto

Stan zerowy40764 zł
Stan surowy89680 zł
Roboty wykończeniowe wewnętrzne56814 zł
Roboty wykończeniowe zewnętrzne23694 zł
Instalacje i przyłącza43821 zł
Suma254772 zł
