ATLANTA szkielet drewniany

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 125.89 m²
+ Garaż 21.9 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 114.29 m²
Pow. tarasów/werandy/wiaty/schodów zew. 19.22 m²
Powierzchnia całkowita 185.7 m²
Kubatura 645 m³
Wysokość budynku 8.43 m
Kąt nachylenia dachu 43° , 35° , 20°
Min. wymiary działki (szerokość x długość) 22.49 x 15.93 m
Czy posiada poddasze TAK
Ilość pomieszczeń 16
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 2.66 0
2. Komunikacja 7.62 0
3. Garderoba 2.22 0
4. Spiżarnia 1.91 0
5. Kuchnia z aneksem jadalnym 14.93 0
6. Pokój dzienny 21.35 0
7. WC 1.51 0
8. Pokój 12.07 0
9. Kotłownia 8.72 0
suma: 72.99 0
10. Garaż 20.96 0
suma: 93.95 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 15.09 0
2. Łazienka 7.14 0
3. Pokój 10.2 0
4. Pokój 8.59 0
5. Pokój 10.23 0
6. Pom. gospodarcze 2.59 0
suma: 53.84 0


Opis projektu

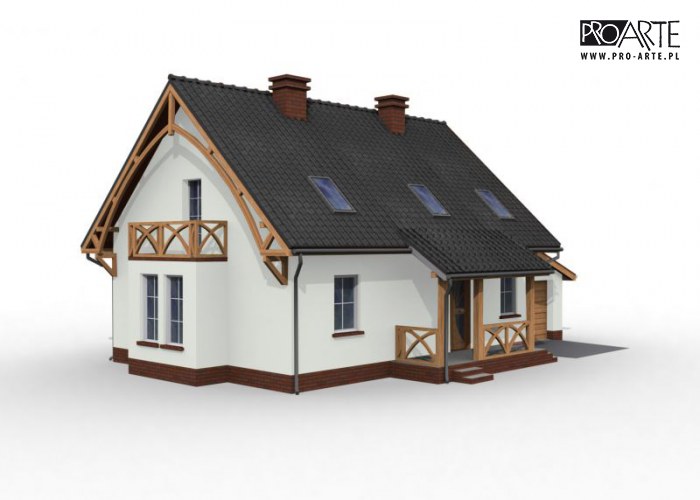

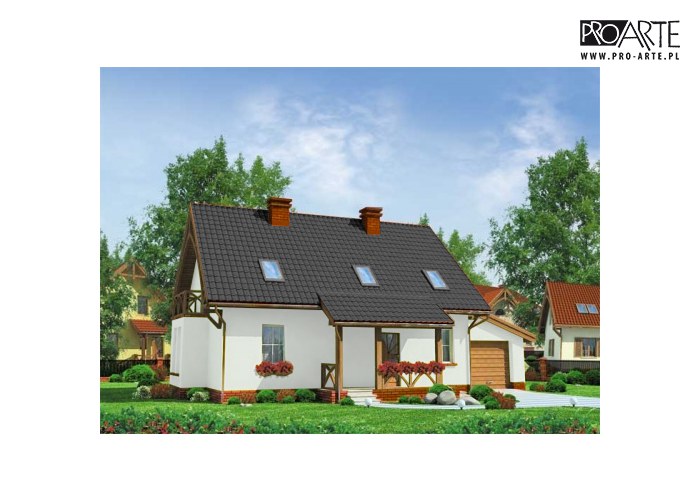

Atlanta - dom jednorodzinny wolnostojący w technologii szkieletowej.

Zobacz projekt Atlanta w wersji murowanej.

Atlanta
to jeden z najczęściej wybieranych projektów z naszej pracowni, prosta i tania w budowie konstrukcja, przemyślane rozplanowanie wnętrz.

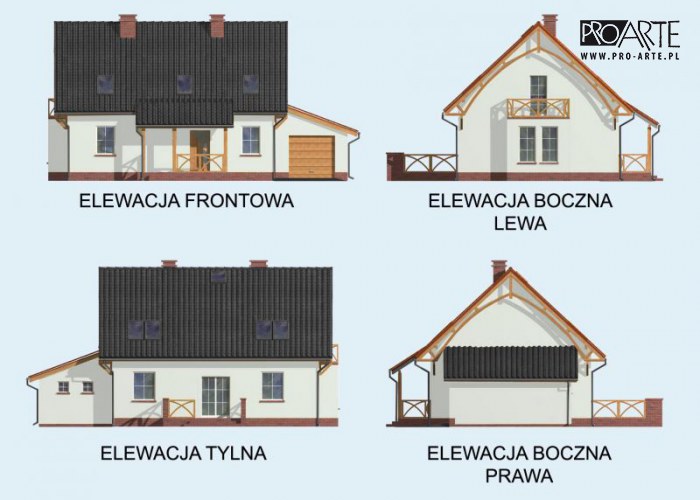

Dość wysoki, spadzisty dach, harmonijnie rozmieszczone okna, z gustem dobrane ze elementy wykończeniowe (drewno, klinkierka). Atlanta urzeka i przekonuje liczne rzesze Inwesotów. Zadaszone wejście tworzy małą uroczą werandkę, po drugiej stronie, od ogrodu znajduje się wygodny taras, w sam raz na letnie weekendowe śniadanie, popołudniową kawkę czy wieczorne miniparty. Ozdobą bocznej elewacji jest zgrabny ryzalit zwieńczony balkonem, po przeciwległej stronie do ściany domu przylega garaż (ma m.in. tę zaletę, że można do niego wejść także z wewnątrz). Atlanta to zgrabny dom, który pomieści całą Twoją rodzinę. Sercem domu jest salon (z wyjściem na taras), połączony z miłym, umieszczonym pod oknem kącikiem jadalnym, który przechodzi "płynnie" w kuchnię, wzbogaconą o praktyczną spiżarkę. Poza tym na dole jest jeszcze jeden pokój, garderoba, WC oraz kotłownia. Przytulne poddasze kryje trzy pokoje, dużą łazienkę i przydatne w każdym domu pomieszczenie gospodarcze.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego


Konfigurator Viessmann


Opis technologii

Technologia szkieletu drewnianego :
- ściany zewnętrzne dom : słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściany zewnętrzne garaż : słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 5cm
- ściana wewnętrzna nośna : słupki 6,3x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 6,3x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop z belek drewnianych 6,3x25cm
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza : kocioł gazowy









szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
56401 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
124081 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
78608 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
32782 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
60631 zł
Suma 352503 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.

Oferty budowy

Firma Oferta
AGBUD Domy z drewna


Budzeń 6 b
08-400 Garwolin
tel. zobacz 531538007
kom. zobacz 792538007
email. zobacz biuro@drewnianedomy.eu
strona. zobacz http://www.agbud.eu

Stan surowy zamknięty:269000 zł

DREWNAR domy drewniane


Helenów 6 c
09-500 Gostynin
tel. zobacz 24 235 1684
kom. zobacz 509 116 818
email. zobacz biuro@drewnar.pl
strona. zobacz http://drewnar.pl

Stan surowy zamknięty:0 zł
zobacz co zawiera cena

Cena zawiera:
Pełna wycena domu ATLANTA - tu

Stan pod klucz:216000 zł
zobacz co zawiera cena

Cena zawiera:
Pełna wycena domu ATLANTA - tu
KRYSIK DOMY Z DREWNA


Żelazna 3
43-200 Pszczyna
kom. zobacz 600 958 141
email. zobacz info@domy-szkieletowe.com.pl
strona. zobacz www.domy-szkieletowe.com.pl

Stan surowy zamknięty:195000 zł
zobacz co zawiera cena

Cena zawiera:
Co oznacza stan surowy zamknięty?

To oznacza, że budynek z zewnątrz jest wykończony akrylem, z pełnym dachem, orynnowaniami, kominem. Natomiast w środku jest izolacja wełną mineralną, wykończona folią paroizolacyjną.

Komentarze

Asia 17 maja 2013 11:05 #1 reply
Ciekawy projekt domku ale czy nie dałoby się zrobić pomieszczenia nad garażem?
Domin 17 maja 2013 11:09 #2 reply
Wydaje mi się, że można to zrobić na etapie adaptacji, tzn. podnieść garaż. :)
