3099 zł 3699 zł
Rabat -600 zł
Najniższa cena z ostatnich 30 dni: 3099 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Powierzchnia użytkowa 126.39 m²
Min. wymiary działki
długość x szerokość
16.10 x 20.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.970
2.Komunikacja8.080
3.Kuchnia9.740
4.Pokój dzienny z jadalnią20.030
5.Pokój11.470
7.Kotłownia3.560
6.Łazienka3.380
Suma60.230
8.Garaż20.520
Suma20.520
Zamów szczegółowe rysunki

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja7.950
3.Pokój11.680
4.Pokój9.560
5.Pokój9.610
2.Łazienka6.840
Suma45.640
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 126.39 m²
Powierzchnia zabudowy 105.67 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 208.83 m²
Kubatura 613.23 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
13.90 x 8.10 m
Wysokość budynku 8.23 m
Min. wymiary działki
długość x szerokość
16.10 x 20.90 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.22.31 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

MAREA – dom jednorodzinny Gustowny i kompletny projekt, poza nim niczego więcej Ci już nie będzie trzeba, w tym domu będziesz czuć się komfortowo i bezpiecznie. Uwagę zwracają też ekologiczne metody doświetlenia domu.

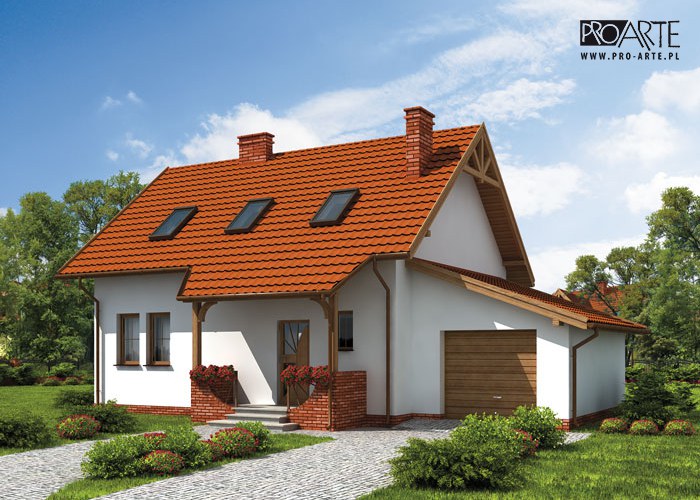

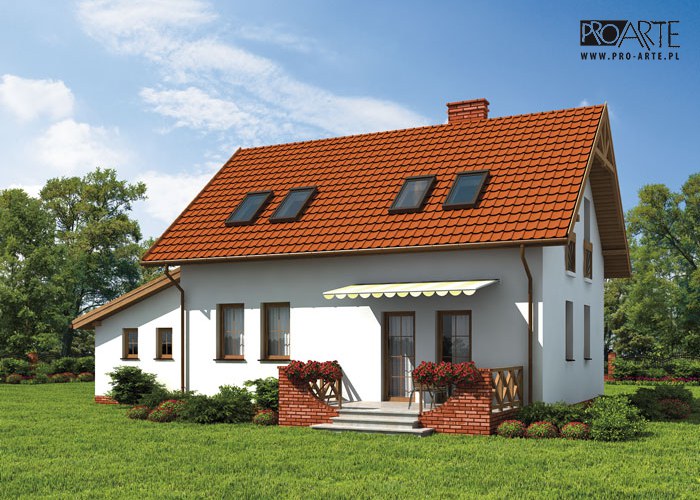

Niewielki ganek od południa prowadzi do wiatrołapu, po którego prawej stronie znajduje się kotłownia. Dalej za wiatrołapem, po prawej stronie znajduje się niewielka łazienka. Natomiast po lewej jest komunikacja prowadząca na piętro, u jej stóp zaczyna się salon – największy pokój w całym budynku – jest połączony z kuchnią i jadalnią, tworząc niezwykle przyjazną i rodzinną przestrzeń. Z salonu można wyjść na taras, który będzie miejscem niejednej wspólnej biesiady i uroczystej kolacji, czy obiadu. Na parterze znajduje się również średniej wielkości pokój.



Na piętrze znajdziemy trzy pokoje i dużą łazienkę, wszystkie dodatkowo naświetlone siedmioma oknami dachowymi, całość rozwiązań zastosowanych w Marei daje gwarancję oszczędności energii oraz bliskości natury.

 Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1.22m



Technologia tradycyjna :
- powierzchnia zabudowy budynku -105,67m2

- powierzchnia schodów zewn. nie wchdząca w pow. zabudowy -22,31m2
- powierzchnia użytkowa
  parteru -60,23m2
  poddasza -45,54m2
  garażu -20,52m2
- powierzchnia całkowita  - 208,83m2
- kubatura  - 613,23m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal491.21 kg
Drewno10.879 m³
Pow. ścian nośnych zew.159 m²
Pow. ścian nośnych wew.43 m²
Pow. ścian działowych wew.82 m²
Dach184.83 m²

Kosztorys orientacyjny brutto

Stan zerowy82912 zł
Stan surowy182406 zł
Roboty wykończeniowe wewnętrzne115558 zł
Roboty wykończeniowe zewnętrzne48193 zł
Instalacje i przyłącza89130 zł
Suma518199 zł
