Powierzchnia użytkowa 128.08 m²
+ taras,garaż33.21 m²
Min. wymiary działki
długość x szerokość
17.70 x 23.25 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap6.080
2.Łazienka4.080
3.Komunikacja10.60
5.Kuchnia14.150
6.Kotłownia9.610
8.Taras10.930
4.Pokoj dzienny260
Suma81.450
7.Garaż22.280
Suma22.280
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja7.90
2.Łazienka7.510
4.Garderoba5.560
5.Sypialnia9.410
6.Pokój14.190
7.Pokój11.70
3.Pralnia1.830
Suma58.10
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras,garaż
128.08 m²
33.21 m²
Powierzchnia zabudowy 116.95 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 218.15 m²
Kubatura 734.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
15.25 x 11.10 m
Wysokość budynku 8.86 m
Min. wymiary działki
długość x szerokość
17.70 x 23.25 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Pow. tarasów/werandy/wiaty/schodów zew.17.7 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z wejściem od południaTak

Opis i technologia projektu

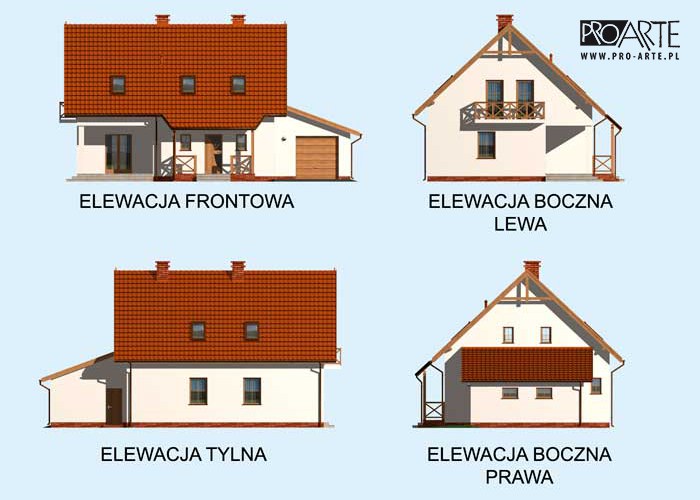

MONTANA - charakterystycznymi elementami tego domu , które na pewno nie umknęły naszej uwadze, są dwie pary drzwi zdobiących przednią elewację.

Pierwsze to bardzo dobrze nam znane drzwi wejściowe, będące centrum cudnej konstrukcji, którą jest artystyczny fragment dachu delikatnie spoczywający na drewnianych podporach. Efektem tego połączenia jest malutki, bardziej dekoracyjny niż przeznaczony do użytku, ganek. Drugie drzwi prowadzą na taras, którym jest specyficzna wnęka utworzona zamiast lewego narożnika budynku. Dzięki takiemu rozwiązaniu w gorące dni z łatwością będzie można skorzystać z tego ustronnego kącika, aby odnaleźć odrobinę cienia i chłodu. Oprócz wszystkich niezbędnych pomieszczeń, takich jak kuchnia, jadalnia, salon, łazienka, na parterze znajdują się niewielki przedsionek, kotłownia- która jest dużo lepszym wyjściem niż tradycyjna piwnica- oraz garaż z osobnymi drzwiami prowadzącymi na podwórze. Na poddaszy ulokowane zostały trzy sypialnie (jedna z nich posiada własną garderobę) oraz łazienka z dobudowaną pralnią. Dodatkowo z dwóch pokoi można wyjść na romantyczny balkon, który przywodzi na myśl najwspanialsze romanse zakończone ”happy end’em”. Dzięki Montanie możesz sprawić, że będzie to Twój szczęśliwy początek!

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 1.01m




Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Strop gęstożebrowy "POROTHERM" o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1719.98 kg
Drewno9.908 m³
Pow. ścian nośnych zew.207 m²
Pow. ścian nośnych wew.25 m²
Pow. ścian działowych wew.94 m²
Dach225 m²

Kosztorys orientacyjny brutto

Stan zerowy57380 zł
Stan surowy126236 zł
Roboty wykończeniowe wewnętrzne79973 zł
Roboty wykończeniowe zewnętrzne33352 zł
Instalacje i przyłącza61683 zł
Suma358624 zł
