Powierzchnia użytkowa 141.37 m²
+ garaż30.5 m²
Min. wymiary działki
długość x szerokość
23.70 x 19.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.790
2.Komunikacja10.10
3.Łazienka2.670
4.Kuchnia7.840
5.Jadalnia13.980
6.Spiżarka6.030
7.Pokój dzienny23.760
8.Przedsionek1.730
9.Kotłownia5.810
Suma74.710
10Garaż30.50
Suma30.50
Zamów szczegółowe rysunki

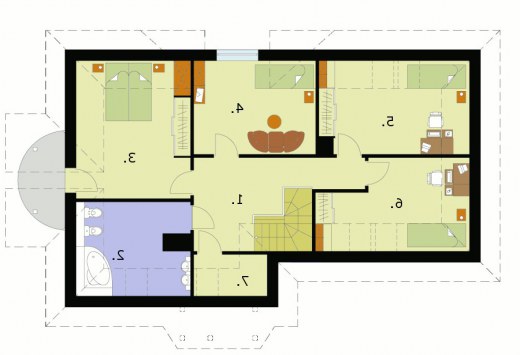

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Pokój10.210
6.Pokój8.430
1.Komunikacja14.610
2.Łazienka6.850
3.Sypialnia12.960
4.Pokój12.780
7.Strych0.820
Suma66.660
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
141.37 m²
30.5 m²
Powierzchnia zabudowy 131.58 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 259.26 m²
Kubatura 755.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
16.67 x 9.30 m
Wysokość budynku 8.15 m
Min. wymiary działki
długość x szerokość
23.70 x 19.40 m
Kondygnacjaz poddaszem
Ilość pomieszczeń14
Pow. tarasów/werandy/wiaty/schodów zew.17.25 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

LAGOS - dom mieszkalny

To projekt obszernego domu jednorodzinnego, niepodpiwniczonego, z możliwością adaptacji kotłowni na węgiel. Elewacja frontowa tego obiektu przyciąga wzrok dzięki uroczemu, zadaszonemu wejściu, obok którego umieszczono wjazd do jednostanowiskowego garażu. Wrażenie robi jednak przede wszystkim prawy bok domu, gdzie mamy półokrągły ryzalit. Z tyłu przewidziano wyjście na taras. Wnętrze domu Lagos daje poczucie bezpieczeństwa i komfortu. Wchodzi się tutaj przez wiatrołap. Idąc na lewo, można, przez przedsionek, wejść do garażu, a następnie do kotłowni – takie usytuowanie pomieszczeń będzie sprzyjało utrzymaniu porządku w domu, ponieważ kotłownia została w zdecydowany sposób oddzielona od reszty pomieszczeń. Przeciwną część parteru zajmują natomiast pomieszczenia, z których będziemy korzystali w ciągu dnia – przewidziano bowiem tutaj niewielką łazienkę z miejscem na kabinę prysznicową, kuchnię połączoną z jadalnią i spiżarnią. Miejsce spożywania posiłków jest w tym wypadku szczególne, ponieważ urządzono je w półokrągłym ryzalicie, do którego światło będzie wpadało o poranku, jeżeli zdecydujemy się na budowę domu, zgodnie z propozycją przedstawioną w projekcie. Na parterze zaprojektowano także pokój dzienny z wyjściem na taras. Poddasze domu to niezwykle przemyślany układ pomieszczeń. Mamy tutaj przede wszystkim ogromną łazienkę z miejscem na wannę. Podobnie, jak łazienka, na wschód wychodzi także pokój z wyjściem na taras, w którym można urządzić romantyczną sypialnię gospodarzy. Ten i następny pokój, przylegający do ściany północnej domu, mają dodatkowe źródło światła w postaci tradycyjnych okien. Pozostałe dwa pokoje i łazienka zostały wyposażone jedynie w okna połaciowe. Dom wzniesiony zgodnie z projektem Lagos będzie zatem komfortowym rozwiązaniem nawet dla pięcioosobowej rodziny. Okaże się równie atrakcyjny dla osób potrzebujących pomieszczeń oddzielonych od reszty domu, w których można byłoby urządzić np. miejsce do pracy.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej.
 Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy63334 zł
Stan surowy139334 zł
Roboty wykończeniowe wewnętrzne88271 zł
Roboty wykończeniowe zewnętrzne36813 zł
Instalacje i przyłącza68084 zł
Suma395836 zł
