MILANO - dom jednorodzinny z garażem To jeden z robiących najlepsze wrażenie na Inwestorach projektów w naszej ofercie. Zwraca na siebie uwagę innowacyjnymi wykończeniami i wstawkami, a także...

Czytaj więcej

Powierzchnia użytkowa 154.34 m²
+ garaż21 m²
Min. wymiary działki
długość x szerokość
21.54 x 21.81 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój12.860
Pokój dzienny23.140
Pokój dzienny z aneksem jadalnym21.160
Kotłownia4.580
Pom. gospodarcze6.030
Komunikacja13.560
Wiatrołap5.970
Wc1.360
Suma88.660
Garaż210
Suma210
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój14.530
Łazienka10.60
Garderoba3.480
Sypialnia10.980
Pokój 13.080
Komunikacja9.150
Pralnia3.860
Suma65.680
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
154.34 m²
21 m²
Powierzchnia zabudowy 139.83 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 258.66 m²
Kubatura 825.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
14.81 x 11.73 m
Wysokość budynku 8.65 m
Min. wymiary działki
długość x szerokość
21.54 x 21.81 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.25.3 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

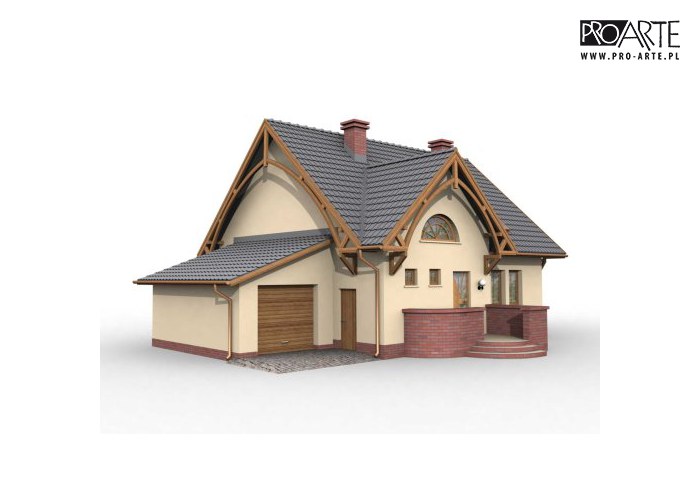

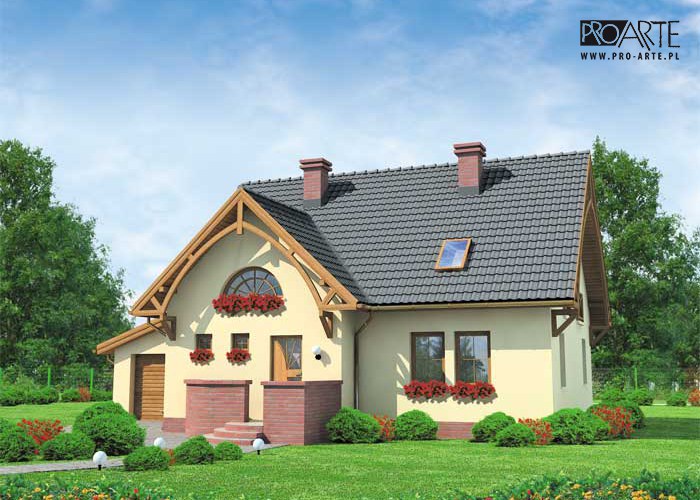

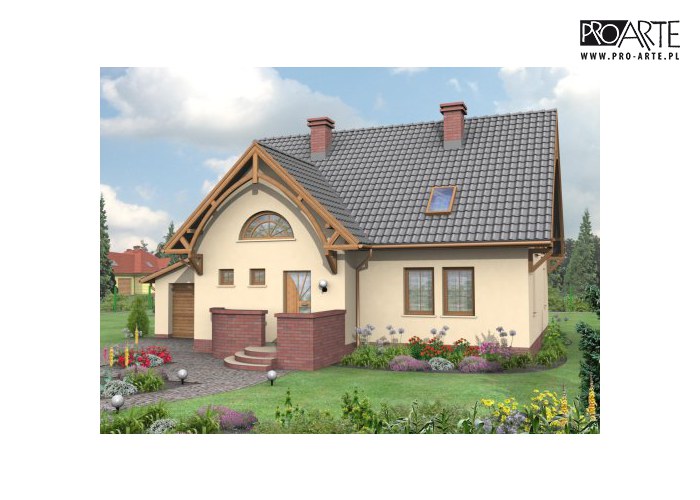

 MILANO- dom jednorodzinny z garażem To jeden z robiących najlepsze wrażenie na Inwestorach projektów w naszej ofercie. Zwraca na siebie uwagę innowacyjnymi wykończeniami i wstawkami, a także półokrągłym oknem. Samo wejście, gustowny ganek, z ładnym murkiem, świetnie komponujący się z cokołem, przykuwa uwagę swoją wyjątkową elegancją i urodą. Półokrągłe schody ganku korespondują ze znajdującym się nad gankiem oknem w podobnym kształcie.



Wiatrołap prowadzi do komunikacji, z której w lewo można przejść do kotłowni oraz pomieszczenia gospodarczego. Natomiast od komunikacji na prawo znajduje się mała łazienka, dobrze doświetlony pokój z trzema oknami oraz salon, pokój dzienny, częściowo połączony z kuchnią i jadalnią, to właśnie z nich można przejść na taras, który z pewnością będzie miejscem niejednej uczty oraz rodzinnej uroczystości.



Na piętrze znajduje się większa łazienka z wanną, do której przylega pralnia. Poza nimi znajdziemy tam sypialnię z garderobą oraz dwa pokoje, z rozsądnie zaadaptowanymi na szafy wnękami w ścianach. Zarówno garaż, jak i budynek prezentuje się gustownie i okazale, tworząc harmonijną bryłę na miarę Waszych marzeń.




Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt składa się części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno - drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Poddasze posiada pełne piętro


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1803.44 kg
Drewno8.206 m³
Pow. ścian nośnych zew.233 m²
Pow. ścian nośnych wew.27 m²
Pow. ścian działowych wew.123 m²
Dach234 m²

Kosztorys orientacyjny brutto

Stan zerowy69144 zł
Stan surowy152118 zł
Roboty wykończeniowe wewnętrzne96370 zł
Roboty wykończeniowe zewnętrzne40190 zł
Instalacje i przyłącza74330 zł
Suma432152 zł
