BELIZE - dom jednorodzinny z poddaszem użytkowym. To przestronny, niepodpiwniczony dom, z możliwością adaptacji kotłowni na węgiel. Z zewnątrz dom, ze względu na elementy wykończeniowe, tworzy...

Czytaj więcej

Powierzchnia użytkowa 177.17 m²
Min. wymiary działki
długość x szerokość
18.50 x 21.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap3.20
Hall10.870
Łazienka4.850
Kotłownia50
Pom. gospodarcze5.50
Pokój gościnny27.40
Kuchnia z aneksem jadalnym25.60
Spiżarnia2.330
Garderoba7.450
Suma92.20
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój17.740
Łazienka9.660
Komunikacja11.150
Sypialnia z garderobą19.620
Pokój11.170
Pokój15.630
Suma84.970
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 177.17 m²
Powierzchnia zabudowy 120.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 260.90 m²
Kubatura 910.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.00 x 10.50 m
Wysokość budynku 9.00 m
Min. wymiary działki
długość x szerokość
18.50 x 21.00 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.20.9 m²
Projekt z kotłowniąTak

Opis i technologia projektu

BELIZE - dom jednorodzinny z poddaszem użytkowym.

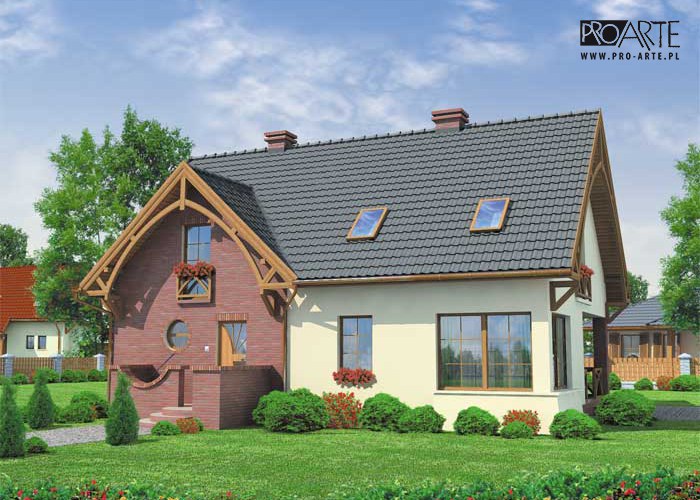

To przestronny, niepodpiwniczony dom, z możliwością adaptacji kotłowni na węgiel. Z zewnątrz dom, ze względu na elementy wykończeniowe, tworzy przyciągającą uwagę kontrastami kolorystycznymi, całość. Wejście umieszczone zostało w ryzalicie charakteryzującym się ciekawymi rozwiązaniami architektonicznymi, wykończonym czerwoną cegłą. Kilka schodków, znajdujących się na zewnątrz domu, z obu stron oddzielają ciekawe murki. Ten po prawej – jest foremny, natomiast murek po lewej przylega niejako do elewacji frontowej domu, jest zakończony od góry falistym wgłębieniem i otwiera schody dla domowników oraz gości. Obok drzwi umieszczono efektowne, okrągłe okno. Wnętrze domu zachwyci nas mnóstwem pomieszczeń. Wchodząc przez wiatrołap, po lewej stronie mamy garderobę. Następnie przechodzimy do obszernego hallu, z którego możemy udać się do dowolnego pomieszczenia na parterze lub na schody wiodące na poddasze. Projekt przewiduje część dzienną i nocną domu. Na parterze, zaspokajającym potrzeby domowników w ciągu dnia, mamy pomieszczenia użytkowe przylegające do zachodniej części budynku, czyli (oprócz garderoby) jest łazienka, gdzie można zamontować kabinę prysznicową, pomieszczenie gospodarcze oraz kotłownia. Natomiast po przeciwnej stronie hallu znajduje przestronna kuchnia, z której można przejść do spiżarni lub aneksu jadalnego. Ponadto na parterze przewidziano także miejsce na duży pokój gościnny. Zarówno z pokoju gościnnego, jak i z części przeznaczonej na jadalnię, można wyjść na taras. Poddasze natomiast to zmyślnie zaprojektowana część nocna domu. Mamy tutaj jedną szczególną sypialnię, którą przeznaczymy zapewne dla gospodarzy domu, ponieważ została ona wyposażona w dodatkową garderobę oraz trzy pomniejsze pokoje, mogące służyć jako sypialnie dla dzieci, czy pełnić różne inne funkcje, w zależności od potrzeb właścieli. Na poddaszu jest także do dyspozycji przestronna łazienka, gdzie możemy umieścić wannę rogową. Belize będzie zatem projektem, zaspokajającym potrzeby pięcioosobowej rodziny lub osób potrzebujących wielu pomieszczeń.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 0.99m

Technologia tradycyjna :
- powierzchnia zabudowy - 120,00m2

- powierzchnia użytkowa- 177,17m2
- powierzchnia całkowita  - 260,90m2
- kubatura  - 910,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1963.33 kg
Drewno7.621 m³
Dach250 m²

Kosztorys orientacyjny brutto

Stan zerowy79372 zł
Stan surowy174619 zł
Roboty wykończeniowe wewnętrzne110625 zł
Roboty wykończeniowe zewnętrzne46135 zł
Instalacje i przyłącza85325 zł
Suma496076 zł
