DON BENITO - dom jednorodzinny z poddaszem użytkowym częściowo podpiwniczony. Okazały, imponujący dom, zaprojektowany z finezją i fantazją. Don Benito jest elegancki w każdym calu i z każdej...

Czytaj więcej

Powierzchnia użytkowa 157.91 m²
+ piwnica46.76 m²
Min. wymiary działki
długość x szerokość
22.05 x 18.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

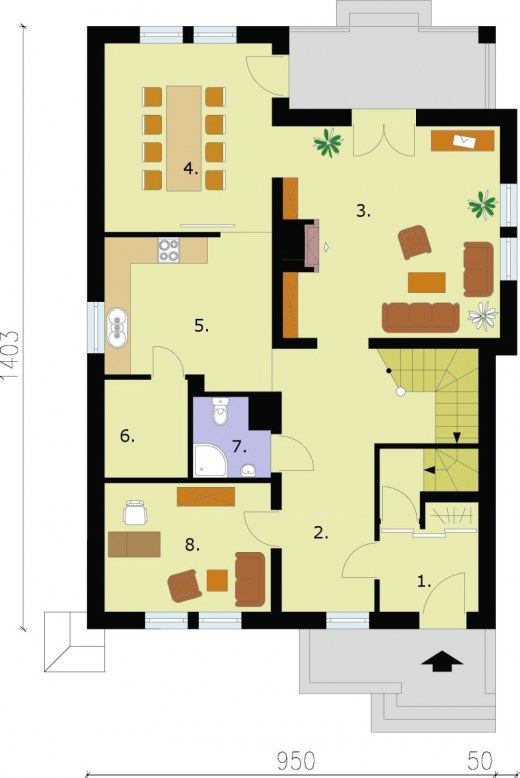

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Kuchnia130
6.Spiżarka4.430
7.Łazienka30
1.Wiatrołap5.820
2.Hall150
3.Pokój dzienny24.920
4.Jadalnia17.120
8.Pokój dzienny11.610
Suma94.90
Zamów szczegółowe rysunki

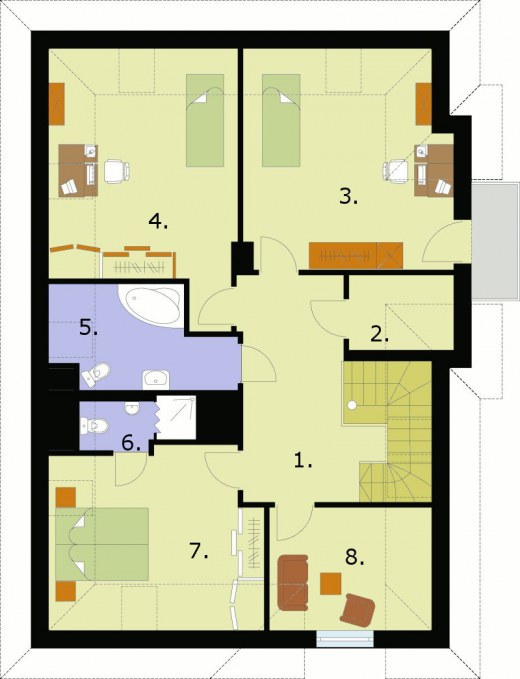

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
8.Pokój rekreacyjny4.770
1.Komunikacja13.50
2.Pom. gospodarcze1.620
3.Pokój13.670
4.Pokój12.510
5.Łazienka5.660
6.Łazienka sypialni2.260
7.Sypialnia9.020
Suma63.010
Zamów szczegółowe rysunki

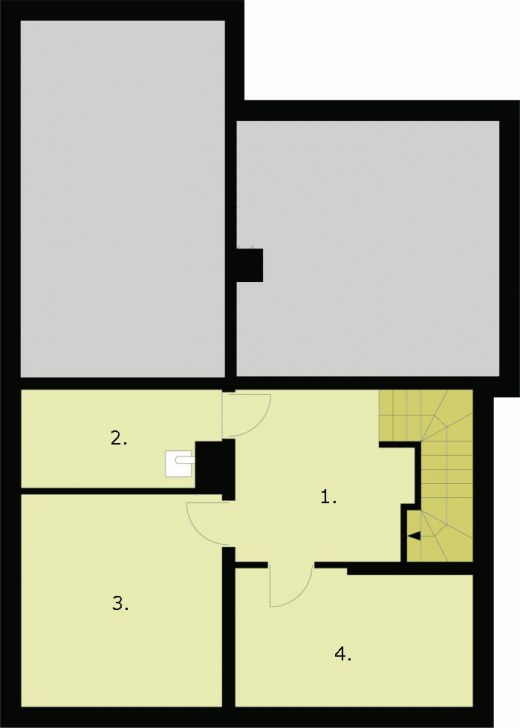

Piwnica

Piwnica

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja13.20
2.Kotłownia6.790
3.Pom. gospodarcze15.370
4.Pom. gospodarcze11.40
Suma46.760
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ piwnica
157.91 m²
46.76 m²
Powierzchnia zabudowy 136.15 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 282.22 m²
Kubatura 994.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
10.00 x 14.05 m
Wysokość budynku 8.57 m
Min. wymiary działki
długość x szerokość
22.05 x 18.00 m
Dachwielospadowy
Kondygnacjaz poddaszem, z piwnicą
Ilość pomieszczeń20
Pow. tarasów/werandy/wiaty/schodów zew.18.7 m²
Projekt z kotłowniąTak

Opis i technologia projektu

DON BENITO - dom jednorodzinny z poddaszem użytkowym częściowo podpiwniczony.

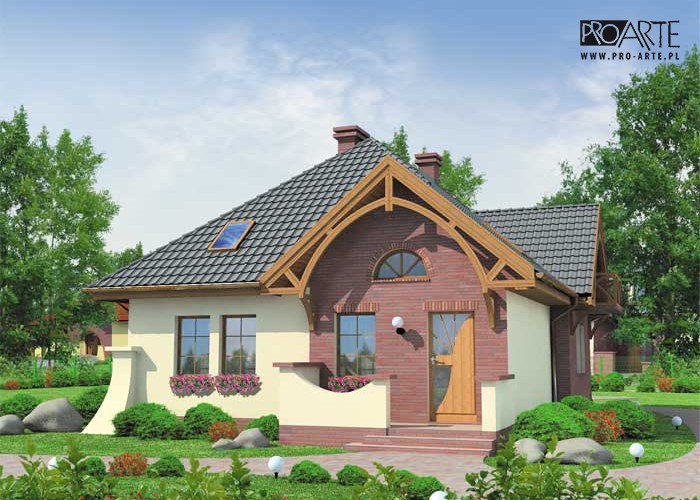

Okazały, imponujący dom, zaprojektowany z finezją i fantazją. Don Benito jest elegancki w każdym calu i z każdej strony wygląda bardzo atrakcyjnie. Niezwykle zachęcająco prezentuje się od frontu: duże okna, ładne murki okalające ganeczek, urocze półokrągłe okno nad wejściem, a do tego wygięta w łagodny łuk dyskretna miniprzypora zdobiąca naroże. Dobrane ze smakiem kolory, materiały i elementy wykończeniowe tworzą efektowną kompozycję wizualną. Szyku dodają elementy wykonane z klinkierowej cegły barwy starego wina, a także drewniane wykończenia dachu, balkonu oraz tarasu-werandy na tyłach.

 To wszystko pozwala się domyślać, że wnętrze jest równie interesujące. I tak jest w rzeczywistości: duży pokój dzienny na parterze, funkcjonalnie zaplanowana kuchnia wzbogacona (co ważne) o spiżarnię, obszerna jadalnia, łazienka i niewielki pokój (świetny na gabinet do pracy lub pokój gościnny) wszystko to obiecuje spokojne i wygodne rodzinne życie. Na poddaszu znalazło się miejsce na dwa przytulne pokoje, sypialnię z własną łazienką i pokój rekreacyjny. Jest także większa łazienka do wspólnego użytków mieszkańców poddasza. Dodatkowym atutem jest fakt, że dom jest podpiwniczony w piwnicach znajduje się kotłownia i dwa pomieszczenia gospodarcze.







Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 0.99m


Technologia tradycyjna :
- powierzchnia zabudowy - 136,15m2

- powierzchnia użytkowa- 204,67m2
- powierzchnia całkowita  - 344.71m2
- kubatura  - 994,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni w piwnicy

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2484.44 kg
Drewno12.432 m³
Pow. ścian nośnych zew.169 m²
Pow. ścian nośnych wew.59 m²
Pow. ścian działowych wew.142 m²
Dach275 m²

Kosztorys orientacyjny brutto

Stan zerowy106116 zł
Stan surowy233454 zł
Roboty wykończeniowe wewnętrzne147899 zł
Roboty wykończeniowe zewnętrzne61680 zł
Instalacje i przyłącza114074 zł
Suma663222 zł
