MIRAMAS

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 159.77 m²
+ garaż 20.01 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 138.64 m²
Pow. tarasów/werandy/wiaty/schodów zew. 19.01 m²
Powierzchnia całkowita 0 m²
Kubatura 876 m³
Wysokość budynku 8.28 m
Kąt nachylenia dachu 40° , 45° , 25°
Min. wymiary działki (szerokość x długość) 23.38 x 19.64 m
Czy posiada poddasze TAK
Ilość pomieszczeń 15
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Parter
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
Wiatrołap 3.75 0
Pom. techniczne 3.44 0
Garaż 20.01 0
Komunikacja 14.67 0
Spiżarnia 2.75 0
Kuchnia 7.69 0
Jadalnia 12.85 0
Pokój dzienny 22.4 0
Pokój 10.58 0
Łazienka 3.67 0
Kotłownia 6.66 0
suma: 108.47 0

Poddasze
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
Sypialnia 8.05 0
Pokój 14.41 0
Pokój 13.81 0
Łazienka 6.21 0
Komunikacja 12.8 0
Pom. rekreacyjne 4.1 0
Gabinet 7.19 0
Łazienka 4.74 0
suma: 71.31 0

Przekrój A-A

Przekrój B-B


Opis projektu

MIRAMAS

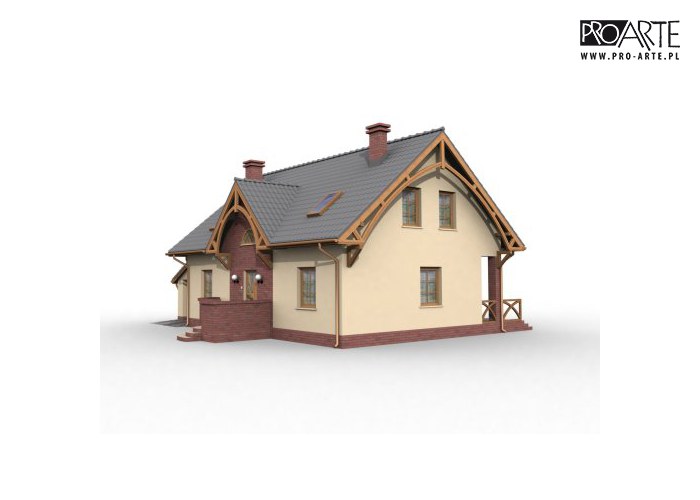

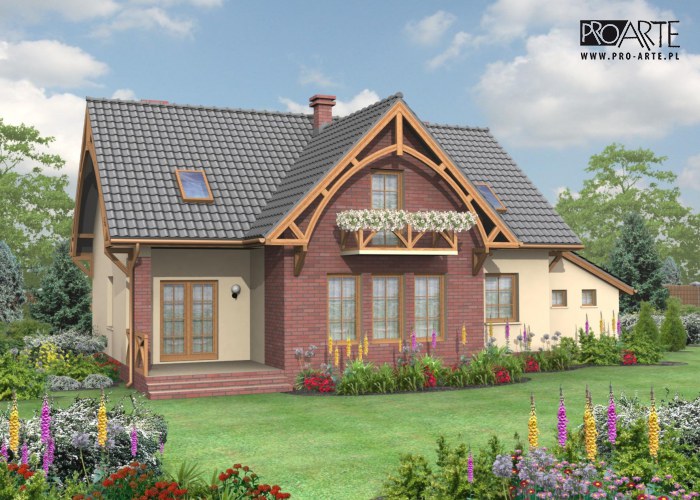

To projekt wyjątkowy – prosty, a zarazem niezwykle urzekający. Drzwi główne zostały umieszczone w centralnej części elewacji frontowej – nad nimi wznosi się niewielki daszek stanowiący niewielki pseudoryzalit stworzony po to, by dodać uroku wejściu do domu. Schody wejściowe zostały otoczone uroczymi murkami. Elewacja tylna natomiast została tak pomyślana, by obszerny ryzalit, tworzący wewnątrz dodatkową przestrzeń dla pokoju dziennego, osłaniał przylegający do ściany północnej i wschodniej, uroczy taras.

Z lewej strony domu przewidziano jednostanowiskowy garaż. Budynek nie jest podpiwniczony, ale posiada możliwość adaptacji kotłowni na węgiel. W tym projekcie przewidziano kilka mniejszych pomieszczeń, które spełniają bardzo ważne funkcje i pomogą utrzymać porządek w domu. Wchodząc do środka, przechodzimy przez wiatrołap, by dojść do komunikacji. Na lewo mamy wejście do kotłowni połączonej z pomieszczeniem technicznym. Do ściany zachodniej domu przylega także niewielka łazienka, w której znajdzie się miejsce na kabinę prysznicową. Obok niej mamy pomieszczenie, w którym możemy urządzić na przykład pokój telewizyjny czy bibliotekę. Do ściany północnej domu przylega pokój dzienny, który zachwyca trzema obszernymi oknami. Na prawo od wiatrołapu znajduje się kuchnia posiadająca przejście do spiżarni. Niewątpliwie czarującym miejscem domu będzie jadalnia – po pierwsze dlatego, że jej okna wychodzą na wschód, a po drugie – można z niej wyjść na taras. Taki układ pomieszczeń będzie bardzo wygodnym rozwiązaniem, jeżeli zdecydujemy się na przyjęcie na świeżym powietrzu. Schody na poddasze zostały umieszczone w centralnej części domu. Na piętrze mamy obszerną łazienkę wyposażoną w dużą wannę, do której światło wpada jedynie przez okno połaciowe, co zwiększa możliwości zagospodarowania przestrzeni w tym pomieszczeniu. Obok łazienki znajduje się pomieszczenie rekreacyjne, sąsiadujące z gabinetem. Do ściany wschodniej przylega także sypialnia posiadająca dostęp do odrębnej łazienki z prysznicem. Oprócz tych pomieszczeń, mamy tutaj jeszcze dwa pokoje – jeden, umieszczony w ryzalicie z wyjściem na balkon, drugi – przylegający do zachodniej ściany domu. Projekt Miramas jest niezwykle interesujący, posiada wiele praktycznych, nietuzinkowych rozwiązań. Spełni oczekiwania najbardziej wymagających osób, poszukujących jednocześnie ekonomicznych rozwiązań. Przygotowaliśmy dla tego projektu kosztorys montażu systemu rekuperacji.

Zobacz projekt MIRAMAS 2 bez garażu


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa. powierzchnia ścian w projekcie Miramas: - zewnętrzne - 246,43 m2 - wewnętrzne: parter - 67,55 *2 = 135,1 m2 poddasze - 113,44 *2 = 226,9 m2 Powierzchnia podłóg: -parter 115,02 m2 -poddasze 135 m2





Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann


Opis technologii

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych POROTHERM. Strop gęstożebrowy POROTHERM o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt składa się części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno - drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1777.59 kg
Drewno 9.32 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 229 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
71580 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
157473 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
99762 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
41605 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
76947 zł
Suma 447367 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
