MERLO szkielet drewniany, dom dwurodzinny
4399 zł 4199 zł
Rabat 200 zł
Najniższa cena z ostatnich 30 dni: 4399 zł
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
MERLO - szkielet drewniany, dom dwulokalowy z poddaszem użytkowym. Konfigurator produktów techniki grzewczej Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia...
| Powierzchnia użytkowa | 201.67 m² |
| Min. wymiary działki długość x szerokość | 19.70 x 22.15 m |
| Dostępne technologie |  murowana,  szkieletowa |
Dane techniczne
| Powierzchnia użytkowa | 201.67 m² |
| Powierzchnia zabudowy | 142.74 m² |
| Powierzchnia kondygnacji netto | 237.88 m² |
| Powierzchnia całkowita | 142.74 m² |
| Kubatura | 860.00 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku długość x szerokość | 14.15 x 11.70 m |
| Wysokość budynku | 7.94 m |
| Min. wymiary działki długość x szerokość | 19.70 x 22.15 m |
| Ilość pokoi | 6 |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 14 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 24.48 m² |
| Zabudowa | dwulokalowa |
| Projekt z kotłownią | Tak |
Opis i technologia projektu

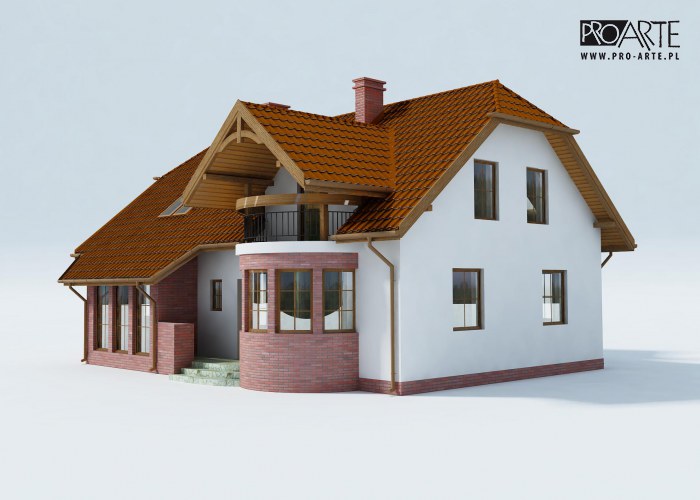

MERLO - szkielet drewniany, dom dwulokalowy z poddaszem użytkowym.
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe, ściągi zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej klasy co najmniej C-24.
Wysokość ściany kolankowej 0.66m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

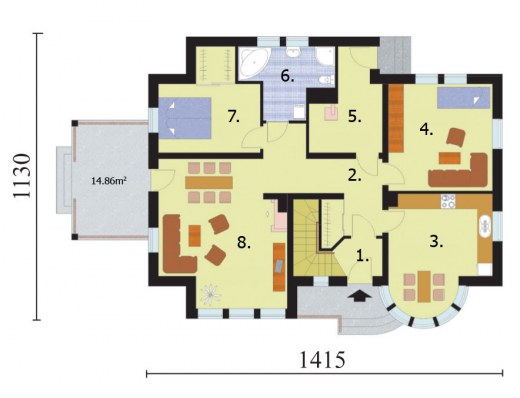

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Komunikacja | 13.56 | 13.56 |
| 3 | Kuchnia z aneksem jadalnym | 18.74 | 18.74 |
| 4 | Pokój | 20.11 | 20.11 |
| 6 | Łazienka | 9.18 | 9.18 |
| 7 | Pokój | 15.05 | 15.05 |
| 8 | Pokój dzienny | 29.42 | 29.42 |
| 1 | Wiatrołap | 8.58 | 8.58 |
| Suma | 114.64 | 114.64 | |
| 5 | Kotłownia | 9.38 | 9.38 |
| Suma | 9.38 | 9.38 |
Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Pokój | 16.69 | 25.18 |
| 3 | Kuchnia z aneksem jadalnym | 9.14 | 21.1 |
| 4 | Łazienka | 10.58 | 10.58 |
| 5 | Pokój | 13.24 | 20.08 |
| 6 | Pokój | 13.24 | 22.16 |
| 1 | Komunikacja | 14.76 | 14.76 |
| Suma | 77.65 | 113.86 |
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 2536.8 kg |
| Drewno | 38.35 m³ |
| Dach | 240 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 135522 zł |
| Stan surowy | 298149 zł |
| Roboty wykończeniowe wewnętrzne | 188884 zł |
| Roboty wykończeniowe zewnętrzne | 78772 zł |
| Instalacje i przyłącza | 145686 zł |
| Suma | 847014 zł |
