3000 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

SANTA SUSANA - dom jednorodzinny z poddaszem użytkowym. Dom ten ma dwojaki charakter. Z jednej strony klasyczny, gdyż brak garażu oraz drewniana weranda sprawiają, że domek utrzymany jest w...

Czytaj więcej

Powierzchnia użytkowa161.08 m²
+ weranda9.63 m²
Min. wymiary działki (długość x szerokość)22.50 x 17.04 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ weranda
161.08 m²
9.63 m²
Powierzchnia zabudowy112.46 m²
Powierzchnia kondygnacji netto188.19 m²
Powierzchnia całkowita250.24 m²
Kubatura823.11 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
9.04 x 12.44 m
Wysokość budynku8.92 m
Min. wymiary działki
długość x szerokość
22.50 x 17.04 m
Ilość pokoi6
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń14
Pow. tarasów/werandy/wiaty/schodów zew.18.04 m²
Projekt z kotłowniąTak

Opis i technologia projektu

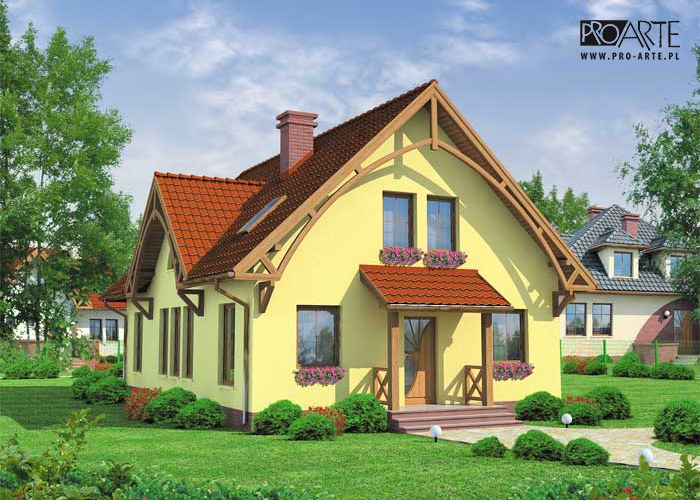

SANTA SUSANA - dom jednorodzinny z poddaszem użytkowym.
Dom ten ma dwojaki charakter. Z jednej strony klasyczny, gdyż brak garażu oraz drewniana weranda sprawiają, że domek utrzymany jest w klimacie XX-stego wieku. Z drugiej modernistyczny, ponieważ duża ilość okien, w tym łukowe na poddaszu, gwarantują, że wnętrze budynku będzie w pełni rozświetlone, a co za tym idzie- budynek jest w 100% nowoczesny!

 Popularne staje się łączenie pomieszczeń, dlatego Santa Susana przedstawia rozwiązanie 3 w 1- kuchnia, jadalnie i salon w jednym obszernym pokoju. Dzięki niemu możemy być stale w centrum życia towarzyskiego. Na tym samym piętrze znajdują się łazienka, gabinet oraz kotłownia. Na wyższym poziomie usytuowane są dwa pokoje, wygodna łazienka oraz sypialnia wyposażona w własną garderobę.

Zobacz projekt SANTA SUSANA 2 z garażem.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Trypolis - dom jednorodzinny z poddaszem użytkowym i garażem.


Niewielki niepodpiwniczony domek jednorodzinny, niezwykle przemyślany i niedrogi w utrzymaniu. Z przodu domu znajduje się wjazd do garażu oraz wejście główne, umieszczone w centralnej części elewacji frontowej pod niewielkim zadaszeniem. Tył domu natomiast został zaprojektowany tak, by powstał tam wspaniały taras, który będzie stanowił doskonałe miejsce odpoczynku w ciepłe dni. Dach został zakończony na takiej wysokości, by możliwe była osłona tarasu poprzez zamontowanie dodatkowej markizy. Pokonawszy kilka schodków możemy skorzystać z głównego wejścia do domu. Znajdziemy się wówczas od razu w wiatrołapie, z którego będziemy mogli przejść do jednostanowiskowego garażu połączonego przejściem z kotłownią. Dom można podzielić na część dzienną umieszczoną na parterze i nocną – na piętrze. W części dziennej centralnym miejscem życia rodzinnego będzie zapewne pokój z kominkiem. Dodatkowym atutem pokoju dziennego jest wyjście na taras. Do ściany północnej parteru przylega niewielka łazienka z miejscem na kabinę prysznicową. Kuchnia została umiejętnie połączona z otwartą jadalnią umieszczoną przy jedynym oknie parteru, wychodzącym na zachód. Wspaniałym doświadczeniem dla mieszkańców domu będzie widok zachodzącego słońca, obserwowany, w zależności od pory roku, przy podwieczorku lub kolacji. Poddasze natomiast zostało wyposażone w ogromną łazienkę z wanną, posiadającą, podobnie, jak pokój obok, wyjście na niewielki balkon. Na poddaszu mamy jeszcze dodatkowo dwa pokoje, które możemy urządzić w zależności od potrzeb i gustu domowników. Ten dom jest niewątpliwie komfortowym rozwiązaniem dla czteroosobowej rodziny. Będzie stanowił spełnienie marzeń o własnym, niedrogim, rodzinnym gnieździe.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


WYBIERZ INNE BARWY DLA TEGO DOMU Z FARBAMI SEMPRE. POKOLORUJ DOM


Technologia tradycyjna :
- powierzchnia zabudowy (bez werandy i schodów zewn.) - 112,46m2
- powierzchnia werandy i schodów zewnętrznych -18,04m2
- powierzchnia użytkowa
- parteru - 87,56m2
- werandy - 9,63m2
- poddasza - 73,52m2
- powierzchnia całkowita  - 250,24m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron - 774,60m3
- kubatura części przekrytej i niezamkniętej ze wszystkich stron - 43,11m3
- kubatura części nieprzekrytej i osłoniętej (balkon) - 5,40m3
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana: budynek w układzie krokwiowo-jętkowym, nad wejściem konstrukcja krokwiowa,
  nad werandą konstrukcja belkowo-krokwiowa.
- pokrycie dachu dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap4.544.54
Kuchnia z jadalnią11.0211.02
Pokój dzienny35.2735.27
Pokój10.7110.71
Kotłownia10.8510.85
Łazienka4.374.37
Komunikacja10.810.8
Suma87.5687.56
Weranda9.639.63
Suma9.639.63
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Komunikacja8.811.35
Pokój9.0310.26
Pokój14.9919.23
Pokój12.9918.68
Łazienka10.6311.36
Pokój17.0820.12
Suma73.5291
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2504.16 kg
Drewno10.63 m³
Pow. ścian nośnych zew.170 m²
Pow. ścian nośnych wew.29 m²
Pow. ścian działowych wew.89 m²
Dach198.94 m²

Kosztorys orientacyjny brutto

Stan zerowy72164 zł
Stan surowy158760 zł
Roboty wykończeniowe wewnętrzne100578 zł
Roboty wykończeniowe zewnętrzne41945 zł
Instalacje i przyłącza77576 zł
Suma451024 zł
