MAKAO

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu

Realizacje



Dane techniczne

Powierzchnia użytkowa 112.43 m²
+ taras,garaż 33.52 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 115.87 m²
Pow. tarasów/werandy/wiaty/schodów zew. 21.4 m²
Powierzchnia całkowita 200.51 m²
Kubatura 675 m³
Wysokość budynku 8.92 m
Kąt nachylenia dachu 43° , 40°
Min. wymiary działki (szerokość x długość) 21.6 x 19.5 m
Czy posiada poddasze TAK
Ilość stanowisk garażowych 1

Cena projektu:

2600

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

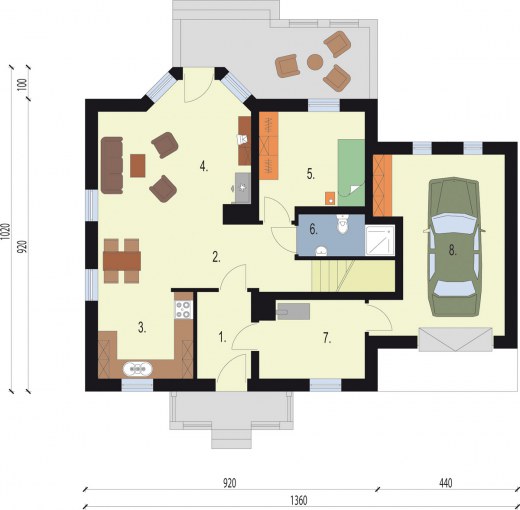

Rzut parteru
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 4.64 0
2. Komunikacja 9.44 0
3. Kuchnia z aneksem jadalnym 14.69 0
4. Pokój 18.84 0
5. Pokój 10.43 0
6. Łazienka 3.71 0
7. Kotłownia 7.92 0
9. Taras 12.2 0
suma: 81.87 0
8. Garaż 21.32 0
suma: 103.19 0

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 7.07 0
2. Pokój 9.7 0
3. Pokój 14.54 0
4. Sypialnia 6.55 0
5. Łazienka 4.81 0
suma: 42.67 0

Przekrój A-A

Przekrój B-B


Opis projektu

MAKAO

Dom Makao widziany od strony elewacji frontowej wydawać się może niewielki i niepozorny. Drzwi wejściowe zostały umieszczone pod niewielkim zadaszeniem, z prawej strony domu przewidziano jednostanowiskowy garaż. Dopiero widok elewacji tylnej odkrywa cały majestat tego projektu, gdyż mamy tutaj ryzalit zbudowany na planie trapezu, z którego można wyjść na otoczony niewielkim murkiem taras. Nad ryzalitem natomiast powstał wspaniały balkon, który dodaje wiele uroku całej budowli. Budynek nie jest podpiwniczony, posiada możliwość adaptacji kotłowni na węgiel. Do domu wchodzimy przez wiatrołap, gdzie znajduje się wejście do kotłowni, połączonej z garażem. Z wiatrołapu przechodzimy także do komunikacji, wiodącej do wszystkich pomieszczeń parteru oraz na przylegające do ściany wschodniej domu – schody. Obok schodów umieszczona została niewielka łazienka, w której znajdzie się miejsce na kabinę prysznicową. Do łazienki przylega pokój, w którym możemy urządzić sypialnię, gabinet, pokój telewizyjny, czy bibliotekę. Kuchnię z aneksem jadalnym umieszczono na lewo od wiatrołapu, przy południowej i zachodniej ścianie domu. Najobszerniejszym pomieszczeniem całego parteru jest pokój dzienny, którego powierzchnia została zwiększona dzięki niewiarygodnie urokliwemu ryzalitowi, w którym umieszczono także wyjście na taras. Na poddaszu mamy ogromną łazienkę, dającą możliwość montażu dużej wanny. Przewidziano tutaj także miejsce na sypialnię i dwa pokoje. Wszystkie pomieszczenia poddasza, z wyjątkiem pokoju posiadającego wyjście na balkon, posiadają tylko okna połaciowe. Ten, na pierwszy rzut oka, niepozorny domek, kryje w sobie wiele przemyślanych i ekonomicznych rozwiązań. Czyż nie warto zwrócić na niego uwagę?
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Strop gęstożebrowy "POROTHERM" o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Orientacyjny koszt inwestycji (technologia tradycyjna):

stan surowy zamknięty - 232 888 zł (netto)
stan “pod klucz” - 284 924 zł (netto).
Wycena nie obejmuje instalacji wewnętrznych.

Stan surowy zamknięty - budynek ocieplony, z pełną stolarką dzwiowo-okienną zewnętrzną, dach kryty dachówką ceramiczną, wszystkie powierzchnie pionowe i poziome przygotowane do położenia ostatniej warstwy wykończeniowej  (tynk, płytki, panele).
Realizacja inwestycji tzw. "systemem gospodarczym" pozwala obniżyć jej koszty o około 30%.


Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1609.12 kg
Drewno 11.962 m³
Pow. ścian nośnych zewn. 132 m²
Pow. ścian nośnych wewn. 67 m²
Pow. ścian działowych wewn. 35 m²
Dach 210 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
50371 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
110815 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
70202 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
29278 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
54148 zł
Suma 314814 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
