SANTA CRUZ bale

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 132.16 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 103.82 m²
Pow. tarasów/werandy/wiaty/schodów zew. 24.77 m²
Powierzchnia całkowita 164.82 m²
Kubatura 636.43 m³
Wysokość budynku 8.1 m
Kąt nachylenia dachu 40°
Min. wymiary działki (szerokość x długość) 22.43 x 18.37 m
Czy posiada poddasze TAK
Ilość pomieszczeń 12

Cena projektu:

3000

Dostępne technologie

MUROWANA
SZKIELETOWA
BALE
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Przedsionek 4.72 0
2. Komunikacja 12.46 0
3. Salon 24.55 0
4. Kuchnia/Jadalnia 15.38 0
5. Gabinet 10.55 0
6. Łazienka 4.99 0
7. Kotłownia 7.21 0
suma: 79.86 0
8. Taras 16.13 0
suma: 95.99 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 7.09 0
2. Łazienka 7.1 0
3. Pokój 10.05 0
4. Pokój 14.74 0
5. Pokój 13.32 0
suma: 52.3 0

Przekrój A-A

Przekrój B-B


Opis projektu

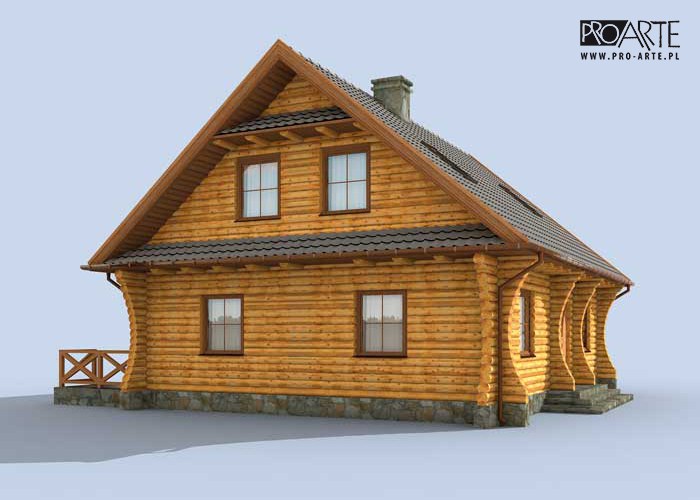

Santa Cruz - bale - dom z bali Urokliwy i ekologiczny dom w w technologii balowej, jego zwarta bryła wyróżnia się klasyczną prostotą i wyważonymi proporcjami. Szeroka wejściowa wnęka, symetrycznie rozmieszczone okna parteru i poddasza, dwuspadowy dach i zgrabna wiata tworzą efektowną całość. Na tyłach domu znajduje się taras, prowadzący bezpośrednio do ogrodu. Miejscem, gdzie koncentruje się życie domowników jest pokój dzienny połączony z kuchnią, w której wydzielono kącik jadalny. Na parterze jest także pomieszczenie idealne na zaciszny gabinet. Oprócz tego na parterze znajduje się łazienka i kotłownia, z której wchodzi się do praktycznego, przydatnego w każdym domu pomieszczenia gospodarczego, stamtąd zaś prowadzi wyjście na zewnątrz pod wiatę. Trzy kameralne i przytulne pokoje na poddaszu zapewnią mieszkańcom domu, tak potrzebną każdemu atmosferę spokoju i prywatności. Na górze jest także łazienka. Powierzchnię użytkową poddasza policzono do 1,9m.



Santa Cruz to projekt, który łączy tradycję z nowoczesnością. Zastosowanie bali drewnianych nadaje konstrukcji uroku i naturalności. Realizacja tego projektu w górach, na wsi, nad jeziorem – pozwoli w pełni wydobyć piękno Santa Cruz z bali.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.






Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia drewniana - bale :
Budynek zaprojektowano w technologii z bali drewnianych fi 230, układanych krzyżowo na zaciosy , konstrukcję nośną stanowią stopy fundamentowe zazbrojone konstrukcyjnie, słupy nośne, płatwie, oraz dach wielospadowy o konstrukcji krokwiowej z belka wiązara, drewno klasy co najmniej C-24 o wilgotnościi

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 902.46 kg
Drewno 71.308 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 187 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
59211 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
130261 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
82523 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
34416 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
63651 zł
Suma 370062 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
