ONTARIO z płazów drewnianych

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 193.65 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 88 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 201.86 m²
Kubatura 459.25 m³
Wysokość budynku 6.7 m
Kąt nachylenia dachu 43°
Min. wymiary działki (szerokość x długość) 17.2 x 15.8 m
Czy posiada poddasze TAK
Ilość pomieszczeń 12

Cena projektu:

3000

Dostępne technologie

MUROWANA
SZKIELETOWA
BALE
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Hall 5.16 0
2. Pomieszczenie gospodarcze 2.69 0
3. salon z aneksem kuchennym 34.94 0
4. Łazienka 5 0
5. Sypialnia 6.64 0
6. Taras 26.22 0
suma: 80.65 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Pokój 13.34 0
2. Komunikacja 15.14 0
3. Łazienka 6.04 0
4. Pokój 13.34 0
suma: 47.86 0

Rzut piwnicy
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Piwnica 38.65 0
2. Wiata 26.49 0
suma: 65.14 0

Przekrój A-A


Opis projektu

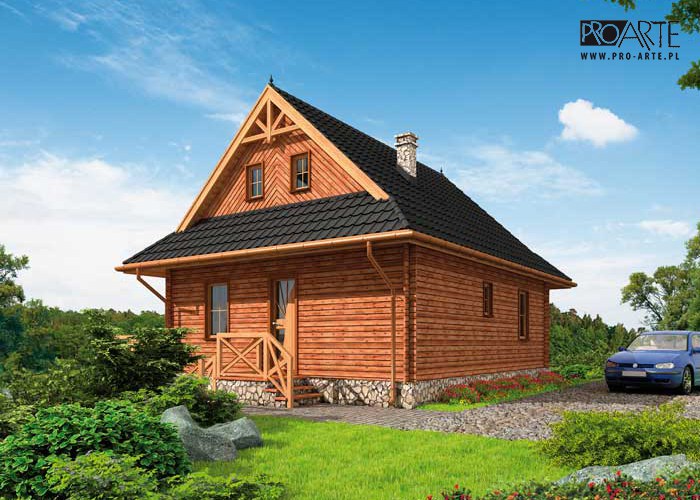

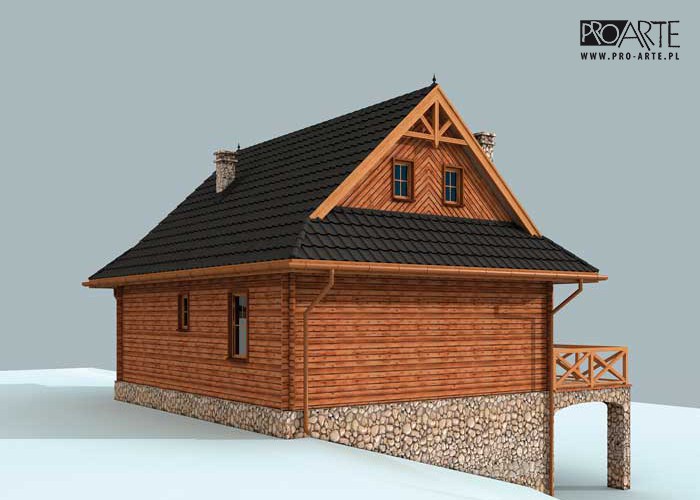

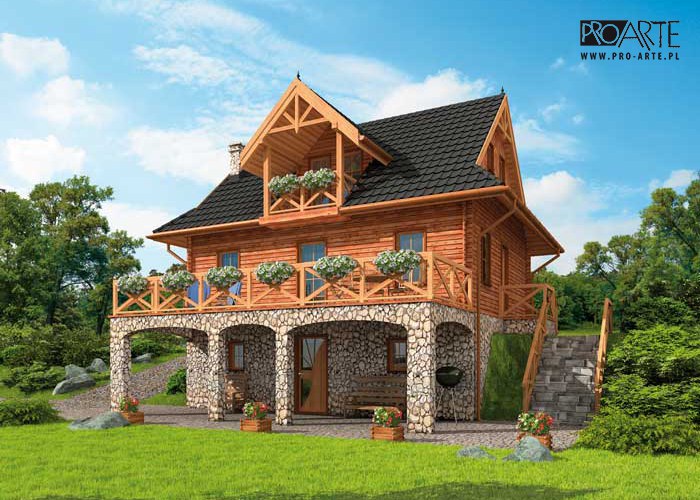

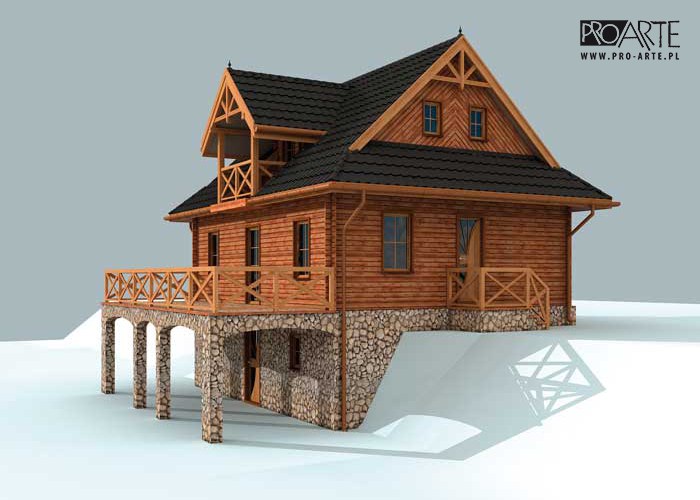

ONTARIO- dom z płazów drewnianych, wolnostojący, piętrowy z tarasem i podpiwniczeniem.
 Piękny stylizowany na góralską chatę w pełni nowoczesny dom wykonany w technologii drewnianej z płazów zadowoli najbardziej wyszukane gusta. Świetnie wkomponuje się w górskie zbocze, właśnie z myślą o ostrzejszym klimacie oraz m.in. zwiększonych opadach śniegu został zaprojektowany ten dom. Z pewnością da Ci schronie, zapewni odpoczynek i będzie ozdobą okolicy. Dalej wgłąb domu usytuowano salon z aneksem kuchennym (aż 35 m2!). Można z tego największego w domu pomieszczenia przejść tarasu, który z pewnością stanie się atrakcję letnich wieczorów, spędzanych w gronie bliskich i znajomych. Na północnej ścianie znajduje się jeszcze łazienka oraz sypialnia. Na piętrze pomieszczono łazienkę oraz łączącą te pokoje komunikację z wyjściem na balkon. Piwnica jest niepodzieloną przestrzenią zamkniętą ścianami zewnętrznymi, posiada osobne wejście. Kolejnym udogodnieniem jest wiata, pod którą można schować samochód. Podsumowując, jeśli szukasz domu całorocznego lub letniskowego i dysponujesz działką w górach, jest to propozycja stworzona z myślą o Twoich potrzebach.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.




Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia lekkiego szkieletu drewnianego płazy drewniane
- powierzchnia zabudowy - 88,00m2
- powierzchnia użytkowa
  parteru -65,14m2
  poddasza -80,65m2
  piwnica -47,86m2
- powierzchnia całkowita  - 201,86m2
- kubatura  - 459,25m3
- na konstrukcje ścianki składają się: pozioma podwalina, pionowe słupki oraz oczep górny
- nad częścią piwnicy zaprojektowano z strop POROTHERM 25cm
- zaprojektowano wieżbbę z wiązarów attykowych o kącie nachylenia 43°
- pokrycie dachówka ceramiczna
 - instalacja grzewcza: kocioł gazowy w piwnicy

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1523.12 kg
Drewno 14.224 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 160 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
86757 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
190864 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
120918 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
50428 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
93265 zł
Suma 542232 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
