G52 budynek gospodarczy z bali drewnianych

projekt budynku gospodarczego
projekt budynku gospodarczego
projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego
  • projekt budynku gospodarczego


Dane techniczne

Powierzchnia użytkowa 29.68 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 22.4 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 22.4 m²
Kubatura 52.43 m³
Wysokość budynku 3.89 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 11.2 x 14 m
Czy posiada poddasze NIE
Ilość pomieszczeń 2

Cena projektu:

399

Dostępne technologie

MUROWANA
SZKIELETOWA
BALE
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

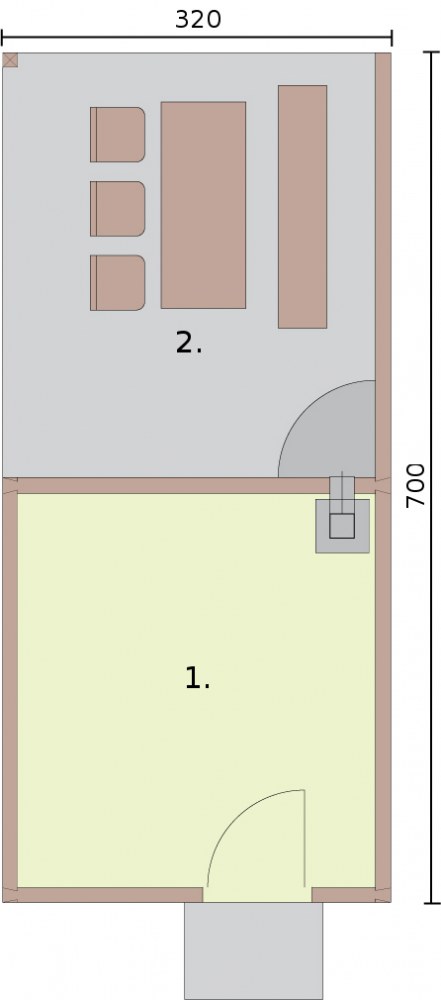

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Pom. gospodarcze 19.18 0
2. Altana 10.5 0
suma: 29.68 0


Opis projektu

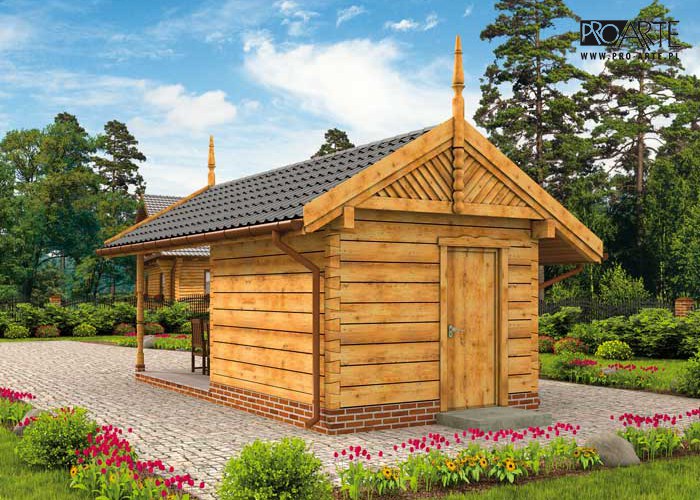

G52 - projekt budynku gospodarczego z altaną z bala drewnianego. Jest to rozwiązanie łączące tradycję oraz nowoczesność. Znakomitym przykładem budownictwa w balach jest budynek gospodarczy G52, na który składa się pomieszczenie gospodarcze z miejscem na piecyk oraz zadaszenie, altana z grillem i wędzarnikiem. Dzięki takim urozmaiceniom, wspaniale rozszerza swoje funkcje, zadaszenie będzie miejscem wypoczynku i rodzinnych spotkań od wiosny do jesieni. Największe wrażenie robi gustowne wykończenie dachu, podkreślające silne inspiracje góralskim budownictwem. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna :
- powierzchnia użytkowa -29,68m2
- powierzchnia zabudowy -22,40m2
- powierzchnia całkowita  -22,40m2
- kubatura brutto:
 -części zamkniętych i przekrytych ze wszystkich stron -23,05
 -części niezamkniętych, przekrytych -29,38

- wysokość budynku 3,89m
- dach dwuspadowy 25;30°
- więźba dachowa drewniana
- pokrycie dachówka cementowa bądź ceramiczna
Technologia drewniana - bale : Budynek zaprojektowano w technologii z bali 68/120 . Główną konstrukcję nośną stanowią stopy fundamentowe zazbrojone konstrukcyjnie, słupy nośne, płatwie, oraz dach wielospadowy o konstrukcji krokwiowej z belka wiązara, drewno klasy co najmniej C-24 o wilgotności

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 164.81 kg
Drewno 8.028 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach 43 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
9025 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
19854 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
12579 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
5245 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
9703 zł
Suma 56406 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
