SANTA CRUZ - dom jednorodzinny z poddaszem użytkowym. Ładny, słoneczny dom w ciepłych barwach, którego zwarta bryła wyróżnia się klasyczną prostotą i wyważonymi proporcjami. Szeroka wejściowa...

Czytaj więcej

Powierzchnia użytkowa131.62 m²
+ Wiata + taras31.34 m²
+ Kotłownia7.22 m²
Min. wymiary działki (długość x szerokość)17.05 x 22.30 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Wiata + taras
+ Kotłownia
131.62 m²
31.34 m²
7.22 m²
Powierzchnia zabudowy103.95 m²
Powierzchnia kondgnacji netto185.27 m²
Powierzchnia całkowita253.56 m²
Kubatura689.42 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
14.30 x 9.05 m
Wysokość budynku8.44 m
Min. wymiary działki
długość x szerokość
17.05 x 22.30 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.50.82 m²
Projekt z kotłowniąTak

Opis i technologia projektu

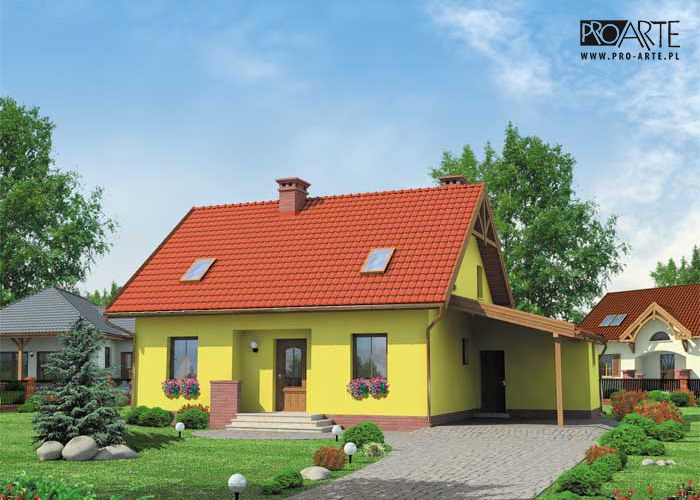

SANTA CRUZ- dom jednorodzinny z poddaszem użytkowym.


Ładny, słoneczny dom w ciepłych barwach, którego zwarta bryła wyróżnia się klasyczną prostotą i wyważonymi proporcjami. Szeroka wejściowa wnęka, symetrycznie rozmieszczone okna parteru i poddasza, dwuspadowy dach i zgrabna wiata tworzą efektowną całość. Na tyłach domu znajduje się taras, prowadzący bezpośrednio do ogrodu. Miejscem, gdzie koncentruje się życie domowników jest pokój dzienny połączony z kuchnią, w której wydzielono kącik jadalny. Na parterze jest także pomieszczenie idealne na zaciszny gabinet. Oprócz tego na parterze znajduje się łazienka i kotłownia, z której wchodzi się do praktycznego, przydatnego w każdym domu pomieszczenia gospodarczego, stamtąd zaś prowadzi wyjście na zewnątrz pod wiatę. Trzy kameralne i przytulne pokoje na poddaszu zapewnią mieszkańcom domu tak potrzebną każdemu atmosferę spokoju i prywatności. Na górze jest także łazienka. Powierzchnię użytkową poddasza policzono do 1,9m.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia zabudowy budynku - 103,95m2

- powierzchnia wiaty, podestów i schodów zewnętrznych -50,82m2
- powierzchnia użytkowa
  parteru (razem) -96,58m2
  poddasza (razem) -60,50m2
  taras -13,1m2
- powierzchnia całkowita budynku - 253,56m2
- kubatura  - 689,42m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop monolityczny żelbetowy gr. 17cm nad pokojem dziennym i kuchnią oraz gr. 14cm nad pozostała częścią
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału
 Ilość
 BLACHODACHÓWKA "FLORA"
211,5 m2
GĄSIOR DACHOWY
14 mb
USZCZELKA70 sztuk
WKRĘT1750 sztuk
FOLIA250 m2
BLACHA PŁASKA 1250mm200mm
2 arkusze
OKNO "FAKRO" FTS-V 78140
4 sztuki
KOŁNIERZ "FAKRO" EZV 78140
4sztuki
OBRÓBKI BLACHARSKIE23,52 m2
RYNNA O 12531 mb
ZŁĄCZKA RYNNY
6 sztuka
UCHWYT  RYNNY
66 sztuk
DENKA6sztuk
LEJ SPUSTOWY5 sztuki
RURA GAMTARAT O 11019 mb
KOLANO15 sztuk
OBEJMA RURY
10 sztuk




ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału
 Ilość
GONT BITUMICZNY IKO
210 m2
MEMBRANA210 m2
BLACHA PŁASKA
2 arkusze
OKNO "FAKRO" FTS-V 78140
4 sztuki
KOŁNIERZ "FAKRO" FTS-V 78140
4 sztuki
OBRÓBKI BLACHARSKIE23,52 m2
RYNNA O 12031 mb
ZŁĄCZKA RYNNY
6 sztuk
UCHWYT RYNNY
66 sztuk
DENKO6 sztuk
LEJ  SPUSTOWY
5 sztuk
RURA GAMTARAT O 11019 mb
KOLANO15 sztuk
OBEJMA RURY10 sztuk

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
Taras13.113.1
Kotłownia7.227.22
Łazienka3.853.85
Gabinet9.549.54
Wiatrołap2.72.7
Komunikacja15.4115.41
Kuchnia1111
Pokój dzienny21.0521.05
Pom. gospodarcze7.577.57
Suma91.4491.44
Wiata18.2418.24
Suma18.2418.24
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
Pokój14.620.14
Pokój13.818.62
Komunikacja10.9911.21
Łazienka10.5910.89
Pokój10.5214.73
Suma60.575.59
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3301.28 kg
Drewno10.828 m³
Pow. ścian nośnych zew.182 m²
Pow. ścian nośnych wew.34 m²
Pow. ścian działowych wew.71 m²
Dach195 m²

Kosztorys orientacyjny brutto

Stan zerowy58966 zł
Stan surowy129725 zł
Roboty wykończeniowe wewnętrzne82184 zł
Roboty wykończeniowe zewnętrzne34274 zł
Instalacje i przyłącza63388 zł
Suma368536 zł
