MAREA dom mieszkalny w szkielecie drewnianym z poddaszem, garażem Zobacz wersję murowaną

Czytaj więcej

Powierzchnia użytkowa 113.23 m²
+ Garaż21.54 m²
+ Kotłownia3.91 m²
Min. wymiary działki
długość x szerokość
16.10 x 21.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

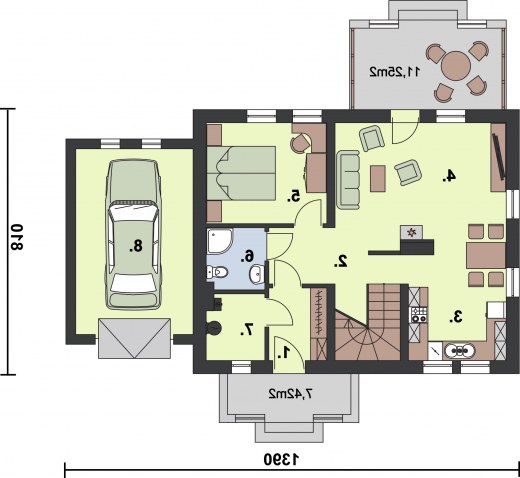

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap4.294.29
2Komunikacja10.7210.72
3Kuchnia10.8610.86
4Pokój dzienny21.3921.39
5Pokój12.512.5
6Łazienka3.453.45
Suma63.2163.21
7Kotłownia3.913.91
8Garaż21.5421.54
Suma25.4525.45
Zamów szczegółowe rysunki

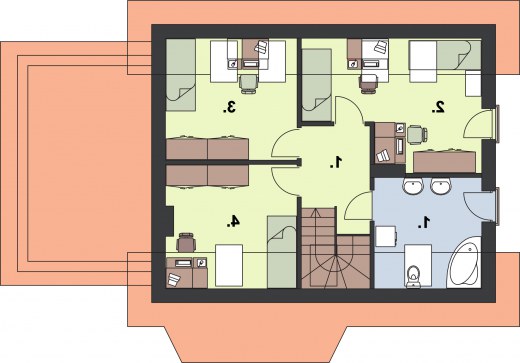

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja7.337.33
2Łazienka7.911.25
3Pokój13.2118.65
4Pokój10.9114.91
5Pokój10.714.78
Suma50.0566.92
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Garaż
+ Kotłownia
113.23 m²
21.54 m²
3.91 m²
Powierzchnia zabudowy 105.57 m²
Powierzchnia kondygnacji netto 155.58 m²
Powierzchnia całkowita 208.83 m²
Kubatura 607.54 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
13.90 x 8.10 m
Wysokość budynku 8.09 m
Min. wymiary działki
długość x szerokość
16.10 x 21.90 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.23.36 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

MAREA dom mieszkalny w szkielecie drewnianym z poddaszem, garażem



Przekrój szkielet drewniany - ściana


Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy i wieńce z betonu klasy C20/25 (dawne B25) i stali A-III (34GS); A-I (PB240) oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, słupy drewniane, nad częścią mieszkalną dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo-kleszczowym, natomiast nad garażem dach jednospadowy oparty na więźbie w formie kratownic. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.



Wysokość ściany kolankowej 0.91m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal1675.605 kg
Drewno29.515 m³
Dach181.5 m²

Kosztorys orientacyjny brutto

Stan zerowy83337 zł
Stan surowy183342 zł
Roboty wykończeniowe wewnętrzne116151 zł
Roboty wykończeniowe zewnętrzne48440 zł
Instalacje i przyłącza89588 zł
Suma520858 zł
