790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z altaną ogrodową i grilem. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa47.93 m²
Min. wymiary działki (długość x szerokość)18.54 x 13.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa47.93 m²
Powierzchnia zabudowy57.13 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita57.13 m²
Kubatura234.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.30 x 10.54 m
Wysokość budynku5.30 m
Min. wymiary działki
długość x szerokość
18.54 x 13.30 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń1

Opis i technologia projektu

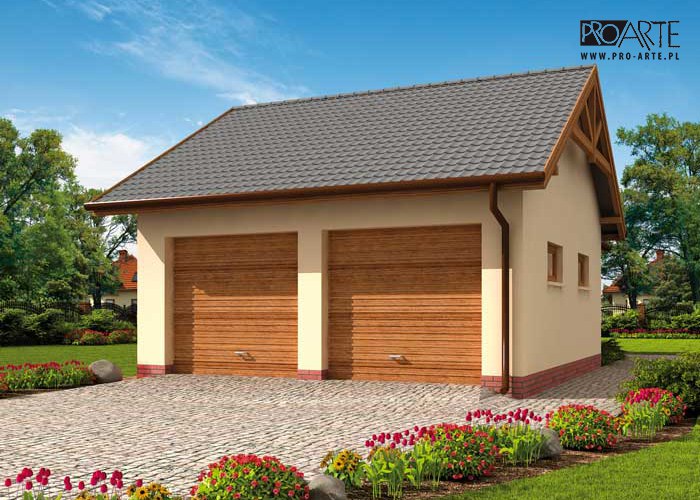

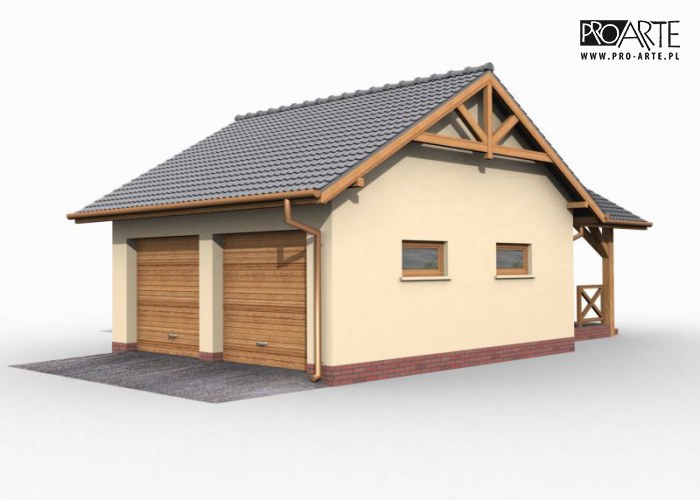

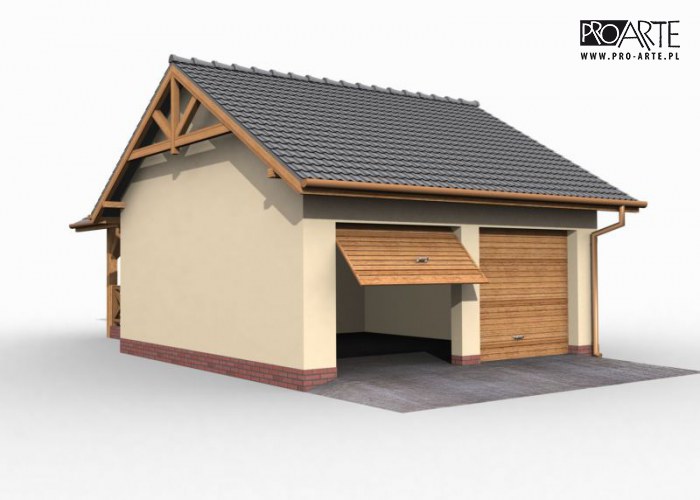

Garaż dwustanowiskowy z altaną ogrodową i grilem.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.



Technologia tradycyjna :
- powierzchnia użytkowa:
- garażu -37,33m2
- altany -10,60m2



- powierzchnia zabudowy -57,13m2
- powierzchnia całkowita  -57,13m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -189,00m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -45,00m3

- kubatura razem - 234,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,30m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówki ceramicznej
- wymiar bramy garażowej 2,4x2,4m



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

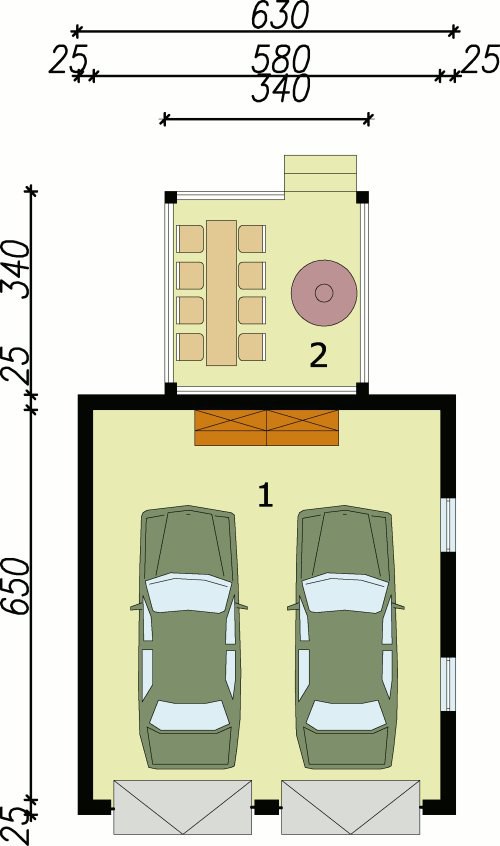

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż37.330
11.Altana ogrodowa z grillem10.60
Suma47.930
Zamów szczegółowe rysunki

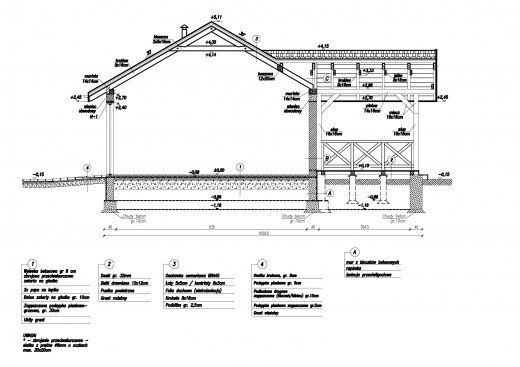

Przekrój

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal265.07 kg
Drewno7.125 m³
Dach85.3 m²

Kosztorys orientacyjny brutto

Stan zerowy14571 zł
Stan surowy32056 zł
Roboty wykończeniowe wewnętrzne20308 zł
Roboty wykończeniowe zewnętrzne8469 zł
Instalacje i przyłącza15664 zł
Suma91067 zł
