Garaż dwustanowiskowy z werandą. Bramy garażowe o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa 49.95 m²
Min. wymiary działki
długość x szerokość
16.20 x 13.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż34.450
2.Weranda15.50
Suma49.950
Zamów szczegółowe rysunki

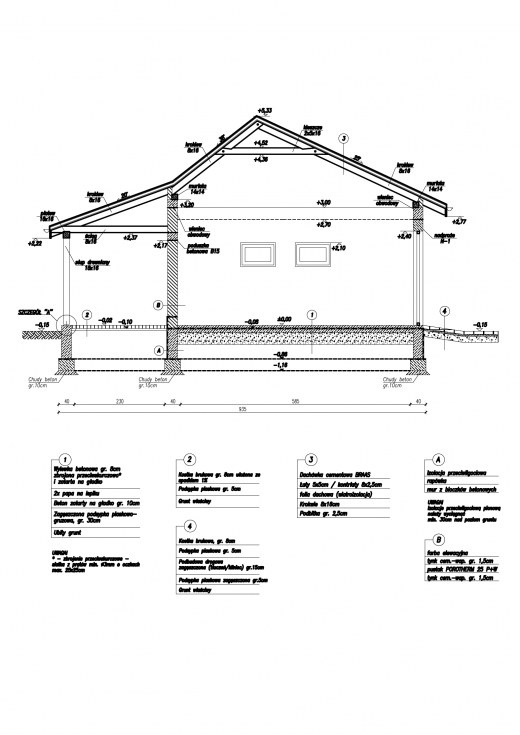

Przekrój

Przekrój

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 49.95 m²
Powierzchnia zabudowy 57.96 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 57.96 m²
Kubatura 232.86 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
6.30 x 9.20 m
Wysokość budynku 5.39 m
Min. wymiary działki
długość x szerokość
16.20 x 13.30 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz altaną, z grillo-wędzarnikiem
Ilość pomieszczeń1

Opis i technologia projektu

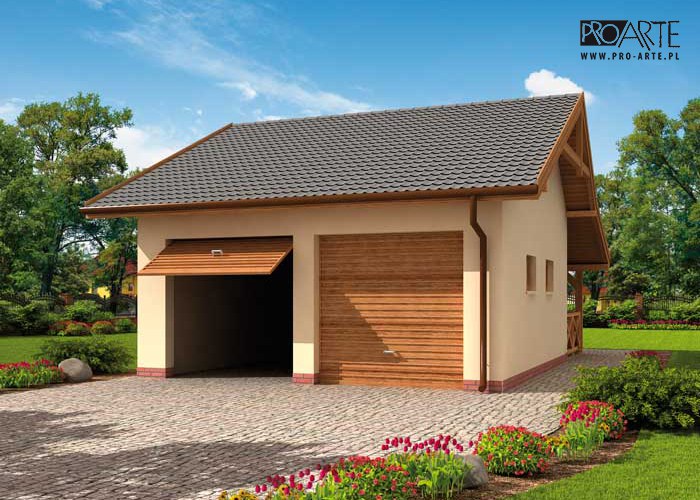

Garaż dwustanowiskowy z werandą.
Bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa:
  garażu -34,45m2
  werandy -15,50m2



- powierzchnia zabudowy (bez werandy)  -40,95m2
- powierzchnia werandy -17,01m2

- powierzchnia całkowita  -57,96m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -181,88m2
- kubatura części przekrytej i niezamkniętej ze wszystkich stron -50,98m2
- kubatura razem -232,86m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,39m
- dach dwuspadowy  38; 25; 20°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal442.4 kg
Drewno6.348 m³
Pow. ścian nośnych zew.70 m²
Dach85.6 m²

Kosztorys orientacyjny brutto

Stan zerowy15185 zł
Stan surowy33407 zł
Roboty wykończeniowe wewnętrzne21164 zł
Roboty wykończeniowe zewnętrzne8826 zł
Instalacje i przyłącza16324 zł
Suma94905 zł
