990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drzewo. Brama garażowa o wymiarach 5,0x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa 54.10 m²
Min. wymiary działki
długość x szerokość
13.00 x 16.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

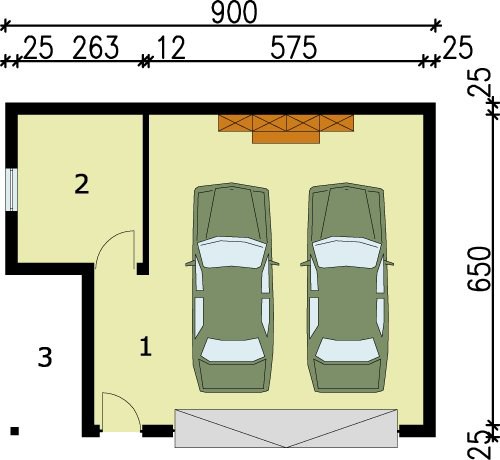

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż410
2.Pom. gospodarcze8.20
3.Skład drewna5.40
Suma54.60
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 54.10 m²
Powierzchnia zabudowy 63.00 m²
Powierzchnia kondygnacji netto 54.10 m²
Powierzchnia całkowita 63.00 m²
Kubatura 225.23 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
7.00 x 9.00 m
Wysokość budynku 4.90 m
Min. wymiary działki
długość x szerokość
13.00 x 16.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drzewo.
Brama garażowa o wymiarach 5,0x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa -54,10m2
- powierzchnia zabudowy -63,00m2
- powierzchnia całkowita  -63,00m2
- kubatura  - 2225,23m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,9m
- dach dwuspadowy 25°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 5,0x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal516.46 kg
Drewno5.419 m³
Pow. ścian nośnych zew.67 m²
Pow. ścian nośnych wew.2 m²
Pow. ścian działowych wew.11 m²
Dach90 m²

Kosztorys orientacyjny brutto

Stan zerowy19043 zł
Stan surowy41895 zł
Roboty wykończeniowe wewnętrzne26541 zł
Roboty wykończeniowe zewnętrzne11069 zł
Instalacje i przyłącza20471 zł
Suma119020 zł

Realizacje projektu "G58 garaż dwustanowiskowy"

Realizacja projektu garażu - G58
