990 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pom. gospodarczym. Dwie bramy garażowe o wymiarach 2,4x2,2m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 51.30 m²
Min. wymiary działki
długość x szerokość
13.50 x 17.20 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 51.30 m²
Powierzchnia zabudowy 59.80 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 59.80 m²
Kubatura 238.03 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
9.20 x 6.50 m
Wysokość budynku 5.10 m
Min. wymiary działki
długość x szerokość
13.50 x 17.20 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

Garaż dwustanowiskowy z pom. gospodarczym.
Dwie bramy garażowe o wymiarach 2,4x2,2m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa - 51,30m2
- powierzchnia zabudowy -59,80m2
- powierzchnia całkowita - 59,80m2
- kubatura - 238,03m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,10m
- dach dwuspadowy 25°
- więźba dachowa drewniana o konstrukcji krokwiowo-płatwiowym
- pokrycie dachu z gontów
- wymiar bramy garażowej 2,4x2,2m.




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż36.50
2.Pom. gospodarcze7.40
3.Pom. gospodarcze7.40
Suma51.30
Zamów szczegółowe rysunki

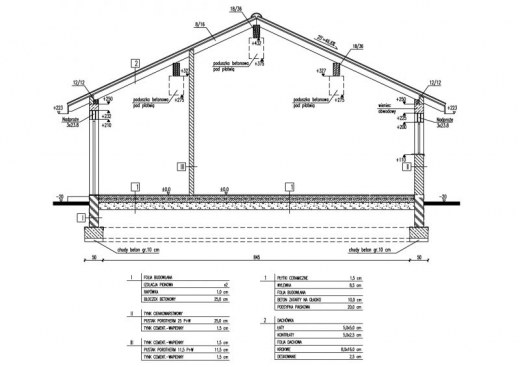

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal300.56 kg
Drewno4.101 m³
Pow. ścian88 m²
Pow. ścian nośnych zew.75 m²
Pow. ścian działowych wew.33 m²
Dach88.4 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy15595 zł
Stan surowy34309 zł
Roboty wykończeniowe wewnętrzne21736 zł
Roboty wykończeniowe zewnętrzne9065 zł
Instalacje i przyłącza16765 zł
Suma97470 zł
