790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwystanowiskowy w technologii szkieletowej, wolnostojący, parterowy.  Brama garażowa o wymiarach 2400x2200.  Garaż posiada dodatkowe 2 pomieszczenia gospodarcze. Zobacz garaż w wersjii...

Czytaj więcej

Powierzchnia użytkowa53.06 m²
Min. wymiary działki (długość x szerokość)13.50 x 17.20 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa53.06 m²
Powierzchnia zabudowy59.80 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita59.80 m²
Kubatura240.00 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
9.20 x 6.50 m
Wysokość budynku5.28 m

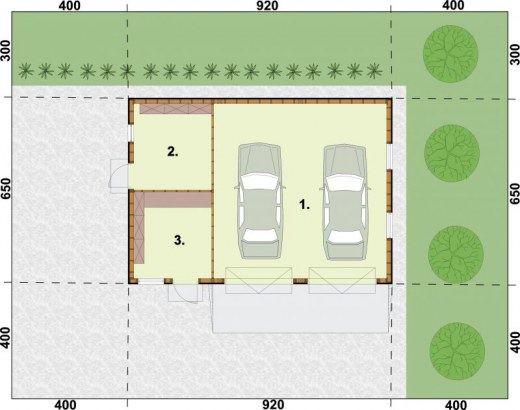

Min. wymiary działki
długość x szerokość
13.50 x 17.20 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

Garaż dwystanowiskowy w technologii szkieletowej, wolnostojący, parterowy.
Brama garażowa o wymiarach 2400x2200.
Garaż posiada dodatkowe 2 pomieszczenia gospodarcze.



Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:
- powierzchnia użytkowa  - 53,06m2
- powierzchnia zabudowy - 59,80 m2
- powierzchnia całkowita  - 59,80 m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB

 - ściany zewnętrzne: słupki 4x9 rozstawione max. co 40cm obite zewnątrz płytą OSB
- ocieplony styropianem : 5cm
- wysokość budynku 5,28m
- dach jednospadowy 25°
- więźba dachowa drewniana w układzie krokwiowo-płatwiowym
- pokrycie dachowe : dachówka ceramiczna

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

1. Rzut przyziemia

1. Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż36.720
2.Pom. gospodarcze8.170
3.Pom. gospodarcze8.170
Suma53.060
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy16130 zł
Stan surowy35487 zł
Roboty wykończeniowe wewnętrzne22482 zł
Roboty wykończeniowe zewnętrzne9376 zł
Instalacje i przyłącza17340 zł
Suma100814 zł
